Descrizione
Il modulatore audio video commerciale GM55 è stato progettato per fornire compatibilità con i canali adiacenti e precisione di frequenza FCC Docket 21006. Questo modulatore a basso costo mantiene un'uscita completa di 55 dBmv su ogni singolo canale VHF, Mid, band o Super band. I canali modulati possono essere inseriti su qualsiasi canale non utilizzato all'interno di un sistema MATV o SMATV a circuito chiuso.
La modulazione esterna di alta qualità e i controlli del livello RF garantiscono anni di funzionamento affidabile. Il modulatore viene spedito con tutte le regolazioni interne pre-impostate e l'offset FCC Docket 21006 sono standard senza costi aggiuntivi.
- Filtraggio a banda laterale vestigiale superiore per sistemi di canali adiacenti
- Uscita completa di +55 dBmV
- Uscita armonica spuria bassa
- Oscillatore controllato al quarzo ad alta precisione per banda bassa, media e alta
- Oscillatore PLL agile tramite dip switch per super banda.
- Qualità dell'immagine professionale
- Disponibile nei canali da 2 a 36

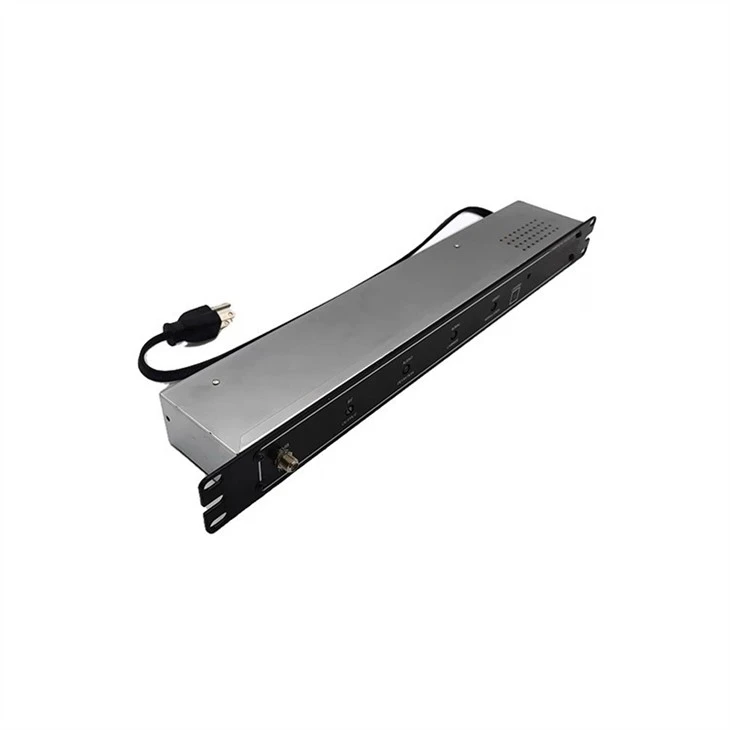

- Punto di test -30 dB sul pannello frontale

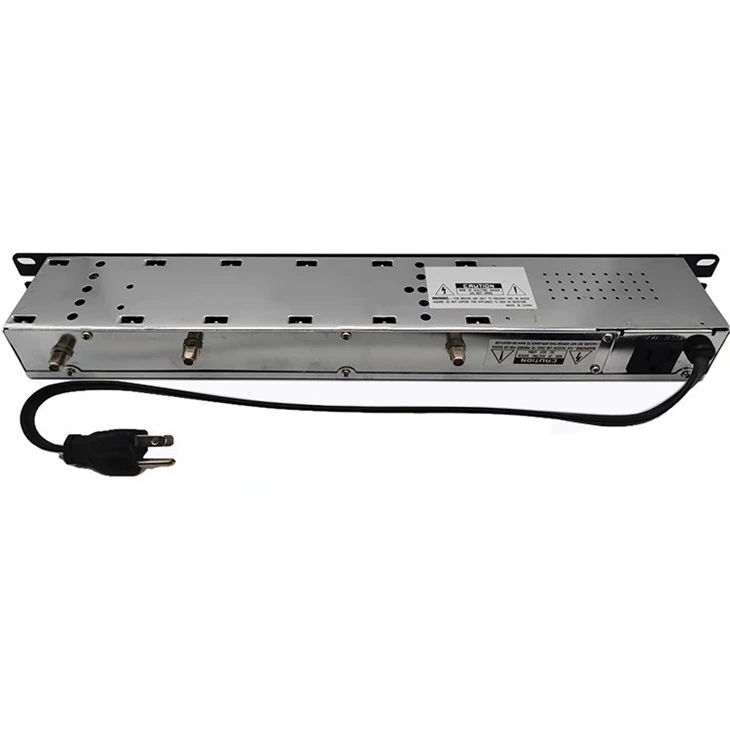

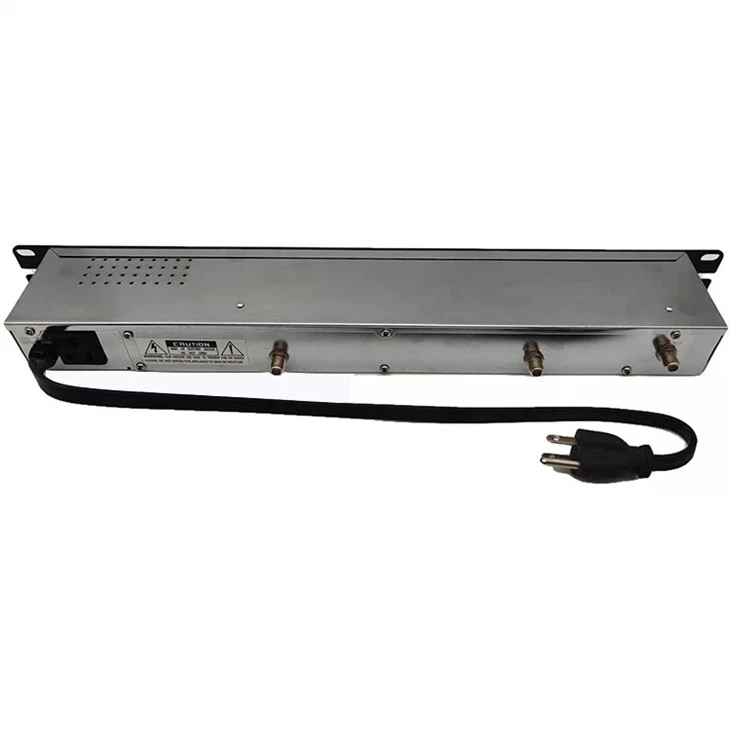

- Presa AC sul pannello posteriore
- Modelli internazionali disponibili su ordine speciale
Specifica
|
Luogo di origine: Guangdong, Cina |
|||
|
Numero di modello: GDM-016 (GM55) |
|||
|
RF |
VIDEO |
||
|
Canali: |
Sono disponibili offset T8~T11, 2~36, A-I e J-W, FCC, Docket 21006, impostazioni di fabbrica, HRC e IRC |
Livello di ingresso: |
Minimo 5 V p-p per una modulazione dell'87,5%. |
|
Livello di uscita: |
Da 45 a 58 dBmV, regolabile in continuo dal pannello frontale |
Tipo di ingresso: |
Sincronizzazione negativa del video composito |
|
Impedenza di uscita: |
75 ohm |
C/N visivo: |
60 dB a 4 MHz in bianco e nero |
|
Rapporto audio/video: |
UN. Canali inferiori a 216 MHz (CH.13): regolabile in modo continuo da -7 a -18 dB. |
Risposta in frequenza: |
±1,5 dB (da 30 Hz a 4 MHz) |
|
B. Super banda: regolabile da 12 a 18 dB con incrementi di 2 dB |
Ronzio e rumore: |
-60 dB @87,5% di modulazione |
|
|
Stabilità della frequenza: |
±10KHz (5KHz in banda aeronautica) (Conforme a FCC Docket 21006) |
|
|
|
Output spurio: |
60 dB sotto la portante video |
|
|
|
AUDIO |
GENERALE |
||
|
Impedenza di ingresso in banda base: |
600 ohm sbilanciati |
Ingresso alimentazione: |
Da 108 a 125 VCA, 60 Hz, 20 W |
|
Livello di ingresso in banda base: |
0,5 V p-p per deviazione di 25 KHz |
Temperatura operativa: |
-10 gradi a 50 gradi |
|
Pre-enfasi: |
75 microsecondi |
Dimensioni: |
19"L x 21/4"D x 13/4"H |
|
Planarità: |
1,5 dB (da 50 Hz a 15 KHz) |
Peso: |
4,3 libbre |
|
Separazione video/audio: |
4,5 MHz |
connettori: |
Tipo "F". |
Domande frequenti
D: Potete produrre l'ordine con il marchio del cliente?
R: Sì, certo. Il servizio OEM e ODM è fornito calorosamente.
D: Come controlli la qualità del prodotto?
R: La qualità prima di tutto. Tutti i nostri prodotti selezionati vengono sottoposti a test standardizzati prima dell'imballaggio e della spedizione.
D: Come spedite la merce?
A: Solitamente trasportiamo via mare o via aerea.
D: Qual è il tuo mercato principale?
A: Europa, Nord America, Sud America, Medio Oriente, ecc.
