Descrizione

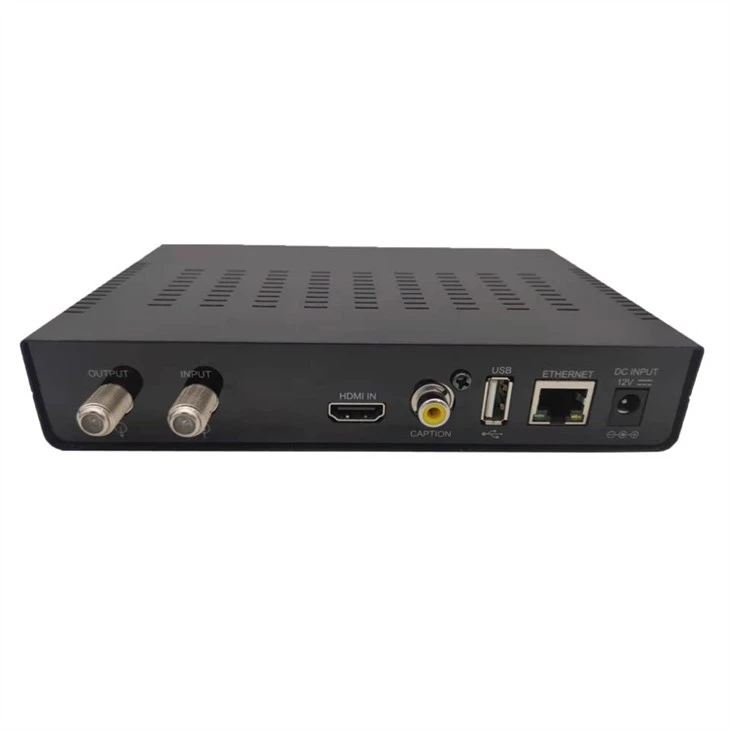

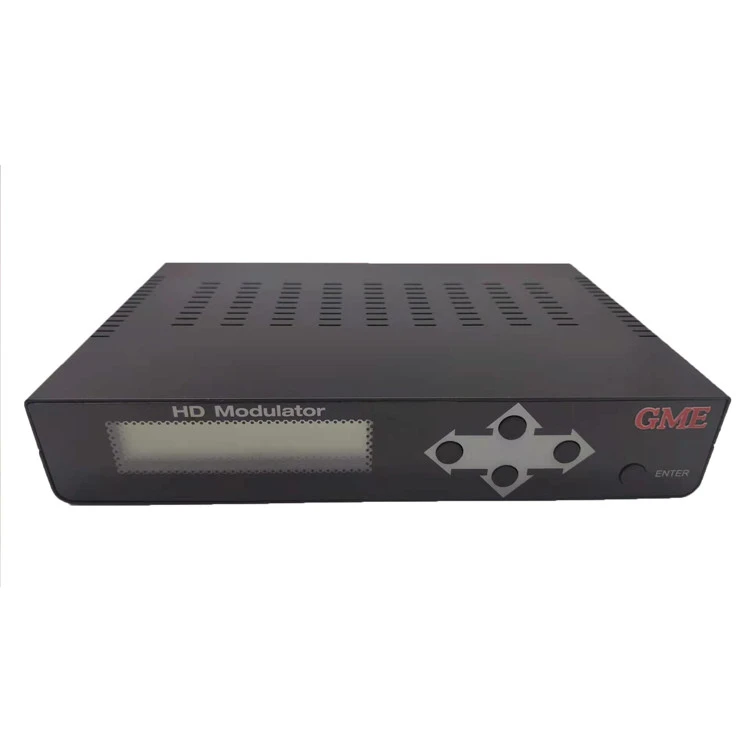

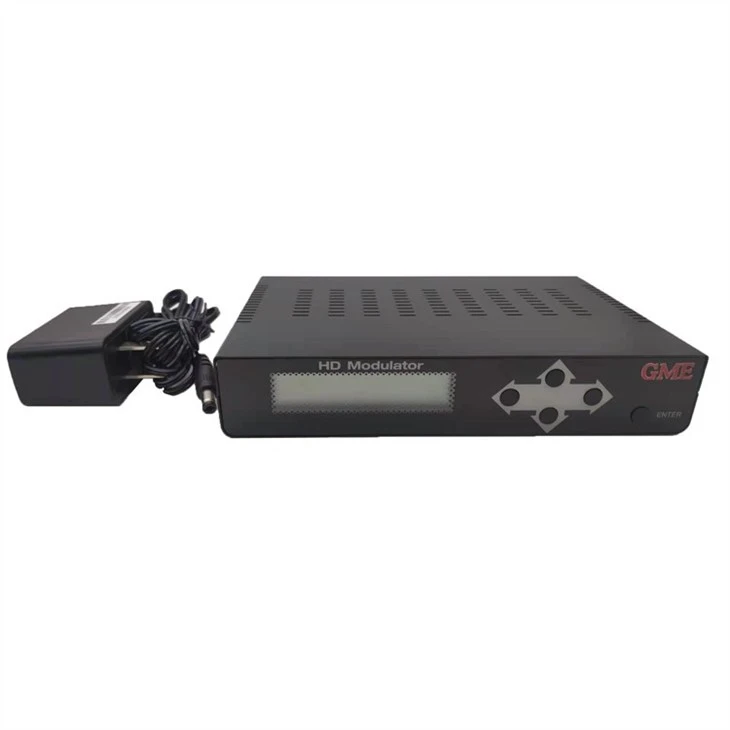

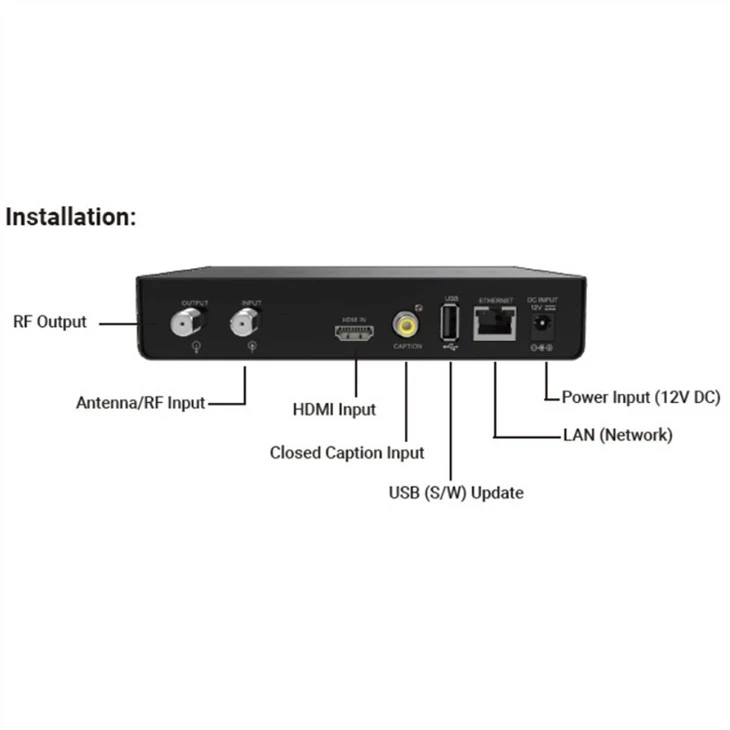

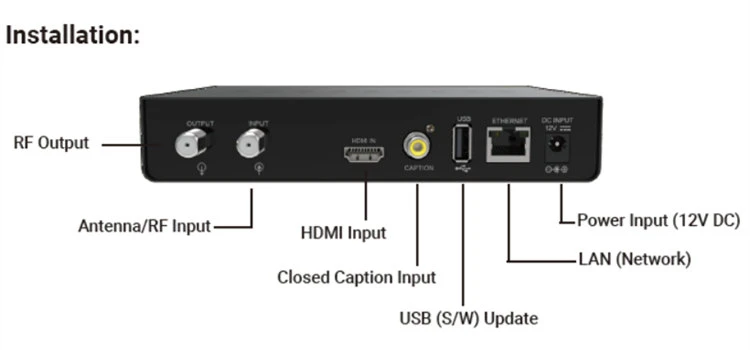

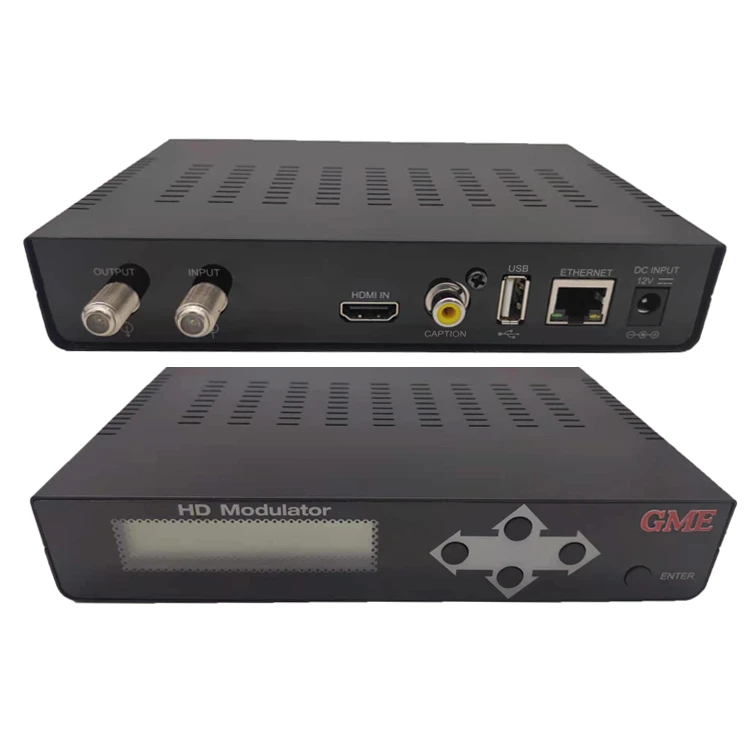

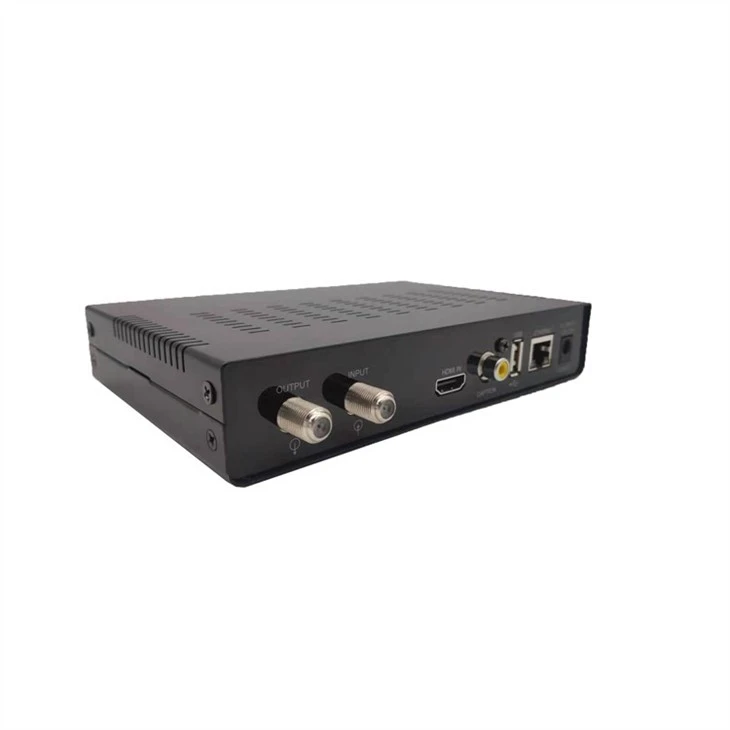

Il modulatore ATSC Channel Master HD è un codificatore/modulatore di livello professionale-progettato per installazioni commerciali e residenziali. Il modulatore ATSC HD converte un segnale video dal formato HDMI al formato del canale digitale (ATSC). Il canale digitale può quindi essere emesso tramite l'uscita RF coassiale sul retro del dispositivo. Il numero del canale digitale (Canali 1-99) è selezionabile dall'utente. I canali digitali generati da questo dispositivo possono essere scansionati e sintonizzati dalla maggior parte dei sintonizzatori TV e set-top box ATSC/OTA. Dotato di display sul pannello frontale e pulsanti di navigazione nel menu, è possibile configurare impostazioni come il numero del canale RF, il numero del canale virtuale e il livello di uscita RF senza l'uso di un computer. Il modulatore può anche essere gestito su una rete locale tramite la porta ethernet integrata.
Specifica
|
Luogo di origine: Guangdong, Cina |
|||
|
Numero di modello: GDM-023 (CM-1050) |
|||
|
ARTICOLO |
TIPICO |
LIMITE CQ |
CONDIZIONI DI PROVA |
|
1. Uscita RF |
|||
|
Connettore |
TIPO femminile-F |
|
|
|
Impedenza |
75 ohm |
|
|
|
Gamma di frequenze di uscita |
CH2~CH69 |
57 MHz ~ 803 MHz |
|
|
Banda bassa CH2~CH13 |
57 MHz~213 MHz |
|
|
|
Banda alta CH13~CH69 |
473 MHz~803 MHz |
|
|
|
Livello di uscita RF |
100dBμV |
100 dBμV ± 5 dBμV |
|
|
Livello uscita RF REG |
|
0dBm~-30dBm |
|
|
MER |
|
Maggiore o uguale a 33 dB |
|
|
2. Ingresso RF |
|||
|
Connettore |
TIPO femminile-F |
|
|
|
Impedenza |
75 ohm |
|
|
|
FREQ. ALLINEARE |
|
|
50~950 MHz |
|
PERDITA DI INSERZIONE |
- 4.8dB |
- 4.8 dB MASSIMO. |
|
|
3. INGRESSO HDMI |
|||
|
Connettore |
PRESA HDMI |
|
|
|
Formato compatibile |
|
Automatico / 480I / 480P / 576I / 576P / 720P / 1080I / 1080P |
|
|
4. Funzione del pannello frontale |
|||
|
|
|
ENTRA |
|
|
|
▲SU |
|
|
|
|
▼Giù |
|
|
|
|
◀ Sinistra |
|
|
|
|
▶ Giusto |
|
|
|
Display |
|
schermo LCD |
|
|
5. USB2.0 |
|||
|
Connettore |
PRESA USB 2.0 |
|
|
|
Segnali |
|
|
Aggiornamento del firmware |
|
Carico di alimentazione USB |
|
5 V CC 0,5 A |
|
|
6. Ethernet |
|||
|
Porta Ethernet |
|
RG45, 100M |
|
|
Gestione remota |
|
Gestione Web |
|
|
7. Didascalia |
|||
|
Connettori di ingresso |
|
Sottotitoli chiusi (RCA giallo) |
|
|
8. Dati generali |
|||
|
Software |
|
Versione del software |
|
|
Tensione di alimentazione |
|
CA 100 V~240 V |
|
|
Consumo energetico max |
|
10W |
10 W massimi in ingresso CA |
|
Temperatura di lavoro |
|
Da +5 grado a + 40 grado |
|
|
Temperatura di conservazione |
|
Da -20 gradi a + 65 gradi |
|
|
Ambientale |
|
|
|
|
Temperatura |
|
Da 0 gradi a + 40 gradi |
|
|
Umidità |
|
Da 40RH a 90RH |
|
|
Specifica meccanica |
|
|
|
|
Dimensioni |
|
172*126*32 mm |
|
|
Peso |
|
0,6 Kg circa |
|

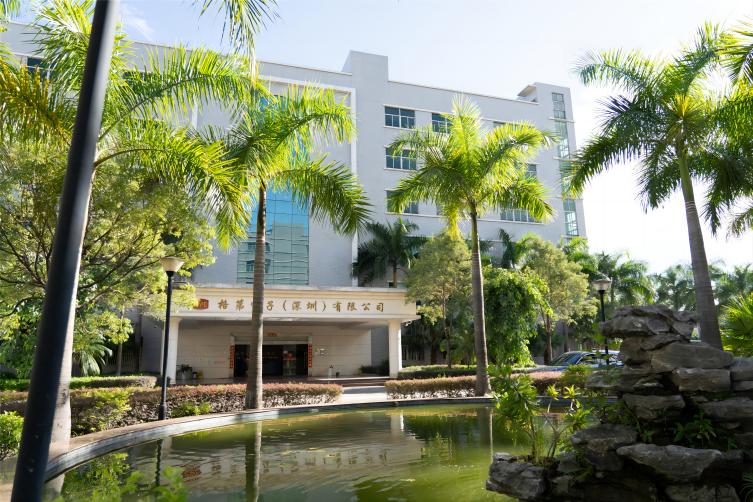

Goodmind Electronics (Shenzhen) Co., Ltd.
Goodmind Electronics (Shenzhen) Co., Ltd. è stata fondata nel 1992 concentrandosi sui sistemi di trasmissione TV, possiede capacità produttive interne integrate verticalmente con un team di ingegneri esperti e professionali che fornisce servizi ODM per prodotti di sistemi di trasmissione via cavo/satellite/terrestre/IPTV
di esperienza nel settore
area edificabile produttiva
addetto alla produzione dell'officina
Personale di ricerca e sviluppo
Alta qualità
La qualità determina tutto. L'intera fabbrica aderisce agli standard di gestione quotidiana 5S. Nel processo di produzione, seguiamo rigorosamente i processi di ispezione della qualità in varie fasi, tra cui QC, IPQC, QC, CFQC, QA, sia nel processo di produzione che nei materiali in entrata, nonché una rigorosa ingegneria di controllo della qualità e gestione della catena di fornitura.
Servizi OEM/ODM
Ricerca e sviluppo personalizzati di apparecchiature per l'elaborazione del segnale lungo l'intera catena industriale, supportati da 30 anni di forza accumulata in ricerca e sviluppo. Grazie alla nostra padronanza delle nuove tecnologie, soddisfiamo requisiti di alta-qualità ed efficienza di personalizzazione, fornendo una-soluzione completa.
Squadra professionale

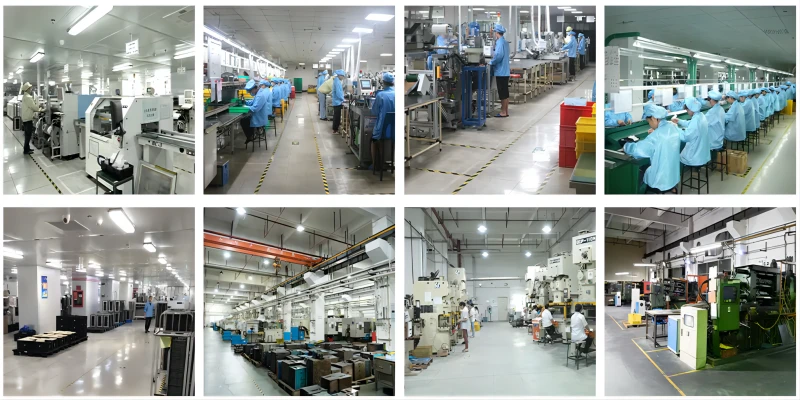

Disponiamo di un team di ingegneri progettisti di prodotti industriali in grado di progettare e sviluppare soluzioni in base alle esigenze del cliente. Con il nostro laboratorio, disponiamo di un sistema di produzione completo che copre la creazione di forme, lo sviluppo funzionale, la progettazione di circuiti, test sperimentali, produzione di stampi, stampaggio a iniezione e assemblaggio per soddisfare le diverse esigenze.
Cos'è un modulatore HD?
Ogni segnale di ingresso HDMI verrà convertito in un segnale RF (o "antenna") da un modulatore HDMI-. Questo può essere distribuito tramite il normale cablaggio televisivo di casa tua; non richiede cablaggi speciali. Ogni televisore collegato ti permetterà di vedere ogni sorgente HDMI in piena alta definizione.
Domande frequenti
D: Cos'è un modulatore ATSC HD?
R: Un modulatore HD ATSC è un dispositivo che converte i segnali video e audio ad alta-definizione (HD) nel formato standard ATSC per la trasmissione televisiva digitale.
D: Come funziona un modulatore ATSC?
R: Prende il segnale digitale HD e lo modula nel formato specifico definito dallo standard ATSC. Questo segnale modulato può quindi essere trasmesso tramite le onde radio.
D: Qual è lo scopo dell'utilizzo di un modulatore ATSC?
R: Lo scopo principale è consentire la trasmissione di contenuti digitali HD via etere, rendendoli accessibili agli spettatori dotati di ricevitori televisivi compatibili con ATSC-.
D: Quali sono le caratteristiche principali di un modulatore ATSC HD?
R: Le funzionalità possono variare, ma quelle comuni includono il supporto per vari formati video e audio, parametri di modulazione conformi agli standard ATSC e talvolta funzionalità aggiuntive come la correzione degli errori.
