Descrizione

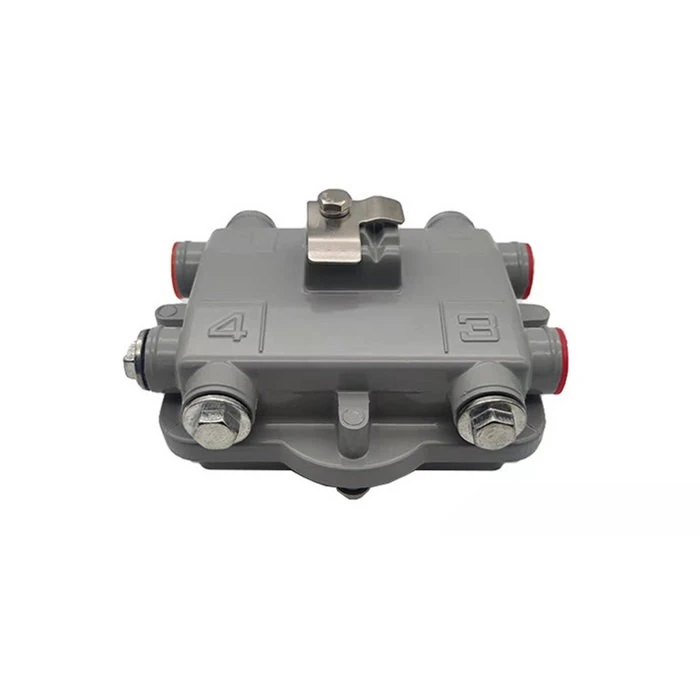

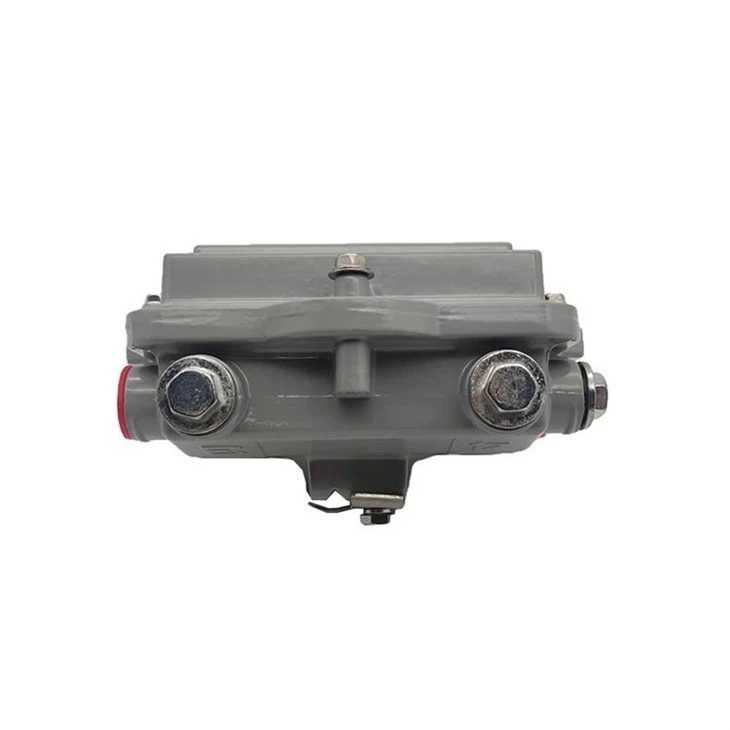

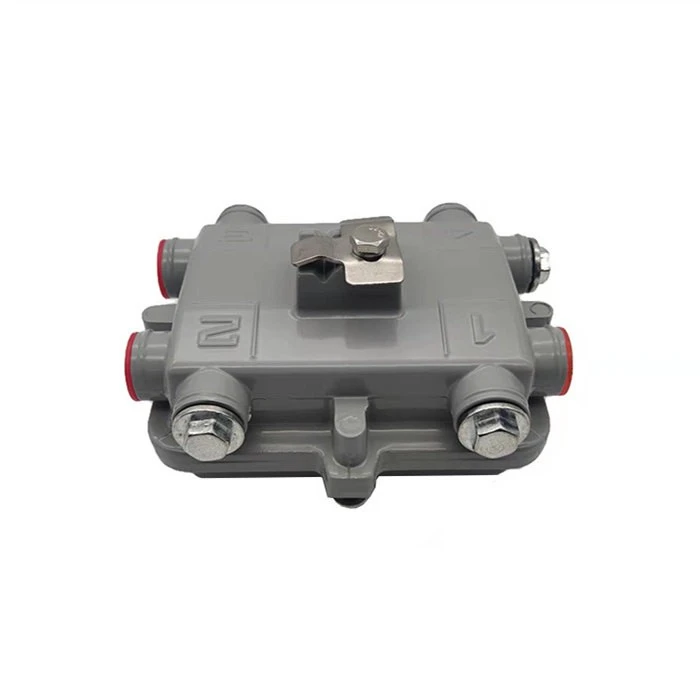

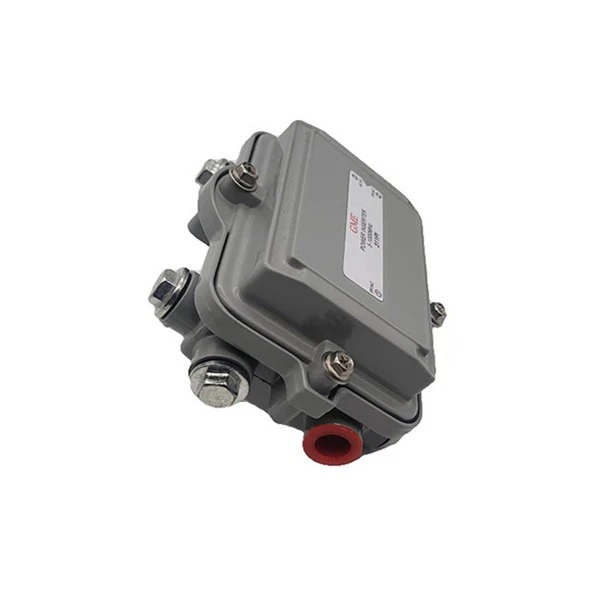

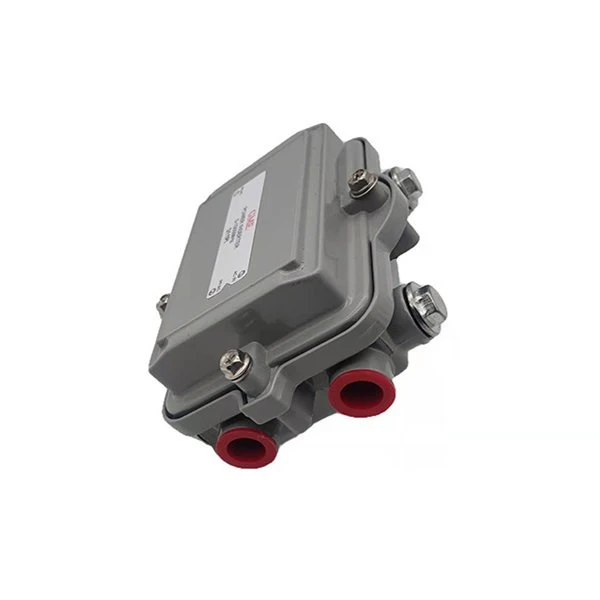

L'inseritore di alimentazione per linea dorsale della TV via cavo da 1 GHz è un dispositivo elettronico specializzato progettato per l'industria della televisione via cavo, utilizzato specificatamente nei sistemi di linea dorsale per fornire alimentazione ai componenti attivi. La sua funzione principale è quella di inserire energia nella rete di cavi coassiali, garantendo il corretto funzionamento di amplificatori, ripetitori e altri dispositivi attivi all'interno del sistema di distribuzione della TV via cavo.
Caratteristiche e funzionalità principali:
Capacità di frequenza:L'inseritore di alimentazione della linea principale della TV via cavo da 1 GHz è ottimizzato per il funzionamento ad alta-frequenza e supporta segnali fino a 1 gigahertz (GHz). Ciò lo rende adatto ai moderni sistemi televisivi via cavo con elevati requisiti di larghezza di banda.
Inserimento di potenza:L'inseritore è dotato della capacità di iniettare potenza nella linea dorsale del cavo coassiale. Ciò è essenziale per fornire l'energia elettrica necessaria ai componenti attivi come amplificatori di distribuzione o estensori di linea, garantendo la qualità e la potenza del segnale in tutta la rete di distribuzione.
Caratteristiche
◆ Inserto di alimentazione CATV 5-1000 MHz funzionamento a banda intera.
◆ Connettore "F" in ottone nichelato con protezione impermeabile.
◆ Guarnizione metallica intrecciata utilizzata per fornire Hi-RFI.
◆ Sigillatura completamente resistente alle intemperie e morsetto per trefoli incluso.
Specifica
|
Luogo di origine: Guangdong, Cina |
|||
|

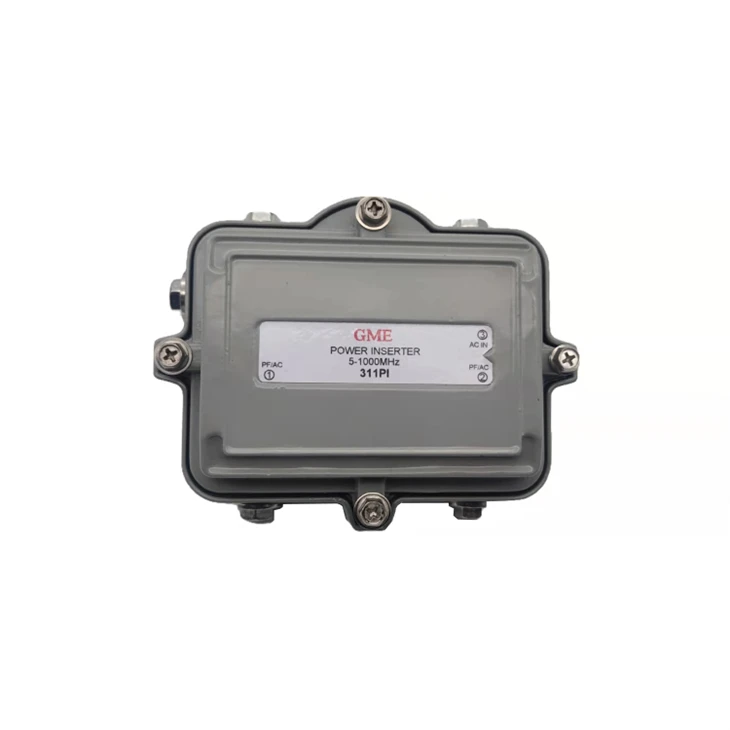

Numero modello: GDINS-002 (311PI) |
|||
|
ARTICOLO |
TIPICO |
LIMITE CQ |
CONDIZIONI DI PROVA |
|
1. FREQ. ALLINEARE |
|
|
5 - 1000 MHz |
|
2. PERDITA DI INSERZIONE |
- 0.5 dB |
-1,0 dBMASSIMO. |
5 - 40 MHz |
|
- 0.5 dB |
-1,0 dBMASSIMO. |
41 - 470 MHz |
|
|
- 0.8 dB |
-1,0 dBMASSIMO. |
471 - 860 MHz |
|
|
- 1.0 dB |
-1,5 dBMASSIMO. |
861 - 1000 MHz |
|
|
3. ISOLAMENTO (da RF a CA) |
-60dB |
-58 dB MINIMO. |
5 - 40 MHz |
|
-50dB |
-45dB MINIMO. |
41 - 470 MHz |
|
|
-45dB |
-40 dB MINIMO. |
471 - 860 MHz |
|
|
-40dB |
-35 dB MINIMO. |
861 - 1000 MHz |
|
|
4. PERDITA DI RITORNO (PORTA RF) |
-20dB |
-18dB MINIMO. |
5 - 40 MHz |
|
-20dB |
-18dB MINIMO. |
41 - 470 MHz |
|
|
-20dB |
-18dB MINIMO. |
471 - 860 MHz |
|
|
-18dB |
-16dB MINIMO. |
861 - 1000 MHz |
|
|
5. PASSAGGIO AC |
|
12A MASSIMO |
CA A RF |

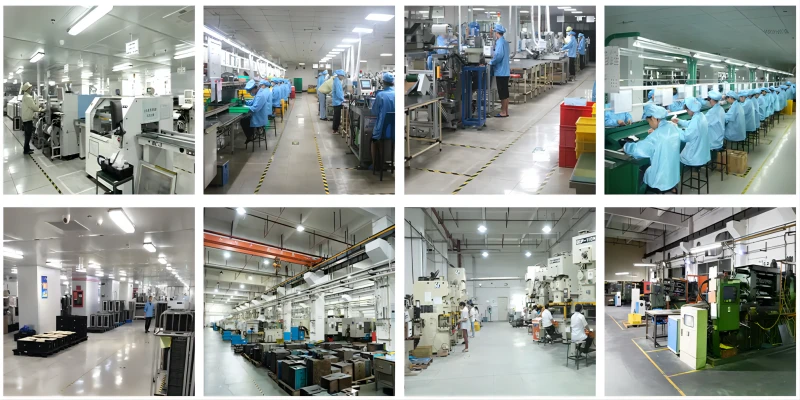

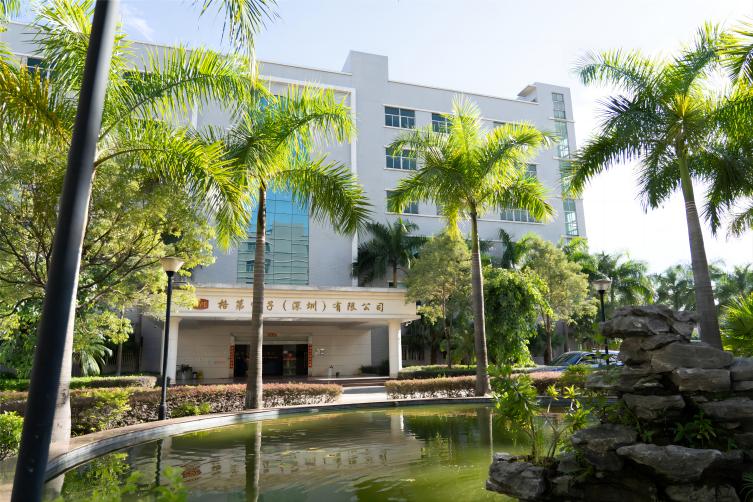

Goodmind Electronics (Shenzhen) Co., Ltd. è stata fondata nel 1992 concentrandosi sui sistemi di trasmissione TV, possiede capacità produttive interne integrate verticalmente con un team di ingegneri esperti e professionali che fornisce servizi ODM per prodotti di sistemi di trasmissione via cavo/satellite/terrestre/IPTV
Come funziona un inseritore di potenza CATV?
L'inseritore di alimentazione CATV è generalmente collegato in linea con il cavo coassiale. Inietta potenza CC (corrente continua) nella linea del cavo, che viene quindi utilizzata per alimentare i componenti attivi come gli amplificatori. Ciò consente l'amplificazione e la distribuzione del segnale su lunghe distanze.
Quali sono le applicazioni comuni degli inseritori di potenza CATV?
Gli inseritori di alimentazione CATV sono comunemente utilizzati nei sistemi televisivi via cavo per fornire alimentazione ad amplificatori di linea, amplificatori di distribuzione e altri componenti attivi. Vengono utilizzati per aumentare e mantenere la potenza del segnale su cavi lunghi o in aree con ricezione del segnale debole.
Quali tipi di inseritori di potenza CATV sono disponibili?
Gli inseritori di potenza CATV sono disponibili in vari tipi e configurazioni a seconda dell'applicazione specifica e dei requisiti del sistema TV via cavo. Possono variare in termini di potenza in uscita, gamma di frequenza, numero di uscite e altre caratteristiche.
Domande frequenti
D: Gli inseritori di alimentazione CATV sono compatibili con tutti i sistemi TV via cavo?
R: Gli inseritori di alimentazione CATV sono generalmente progettati per essere compatibili con i sistemi TV via cavo standard. Tuttavia, la compatibilità può variare in base a fattori quali la gamma di frequenza del sistema, il tipo di amplificatori utilizzati e altre specifiche del sistema. È essenziale garantire che l'inseritore di alimentazione sia compatibile con i requisiti specifici del proprio sistema TV via cavo.
D: Cosa devo considerare quando scelgo un inseritore di alimentazione CATV?
R: Quando selezioni un inseritore di potenza CATV, considera fattori quali i requisiti di alimentazione dei tuoi amplificatori, la gamma di frequenza del tuo sistema TV via cavo, il numero di uscite necessarie e qualsiasi caratteristica specifica richiesta per la tua applicazione. È inoltre essenziale garantire la compatibilità con le apparecchiature esistenti e le specifiche del sistema.
D: Esistono considerazioni sull'installazione per gli inseritori di alimentazione CATV?
R: Quando si installa un inseritore di alimentazione CATV, assicurarsi che sia collegato in linea con il cavo coassiale nella direzione corretta. Seguire le istruzioni del produttore per una corretta installazione e assicurarsi che tutti i collegamenti siano sicuri. Inoltre, considera fattori come la messa a terra e la protezione da sovratensione per proteggere le tue apparecchiature e garantire un funzionamento affidabile.
