Una guida completa alle distanze di trasmissione dei moduli ottici-modalità singola 10G: specifiche standard, sguardo dettagliato all'opzione da 2 km e suggerimenti per la selezione per evitare insidie
Nella trasmissione di rete moderna, i moduli ottici sono i componenti principali che collegano la fibra ottica ai dispositivi di rete.. 10I moduli ottici monomodali-G, con vantaggi come trasmissione veloce, forte capacità anti-interferenza e bassa perdita, sono ampiamente utilizzati in scenari come reti di campus e data center. La distanza di trasmissione è l'indicatore chiave per la selezione. Molti professionisti spesso confondono le specifiche: ad esempio, quali sono le distanze standard, esiste un’opzione di 2 km e come adattarle agli scenari. Questo articolo spiegherà le conoscenze di base per aiutare tutti a evitare errori di selezione.
I. Comprensione di base dei moduli ottici-modali 10G

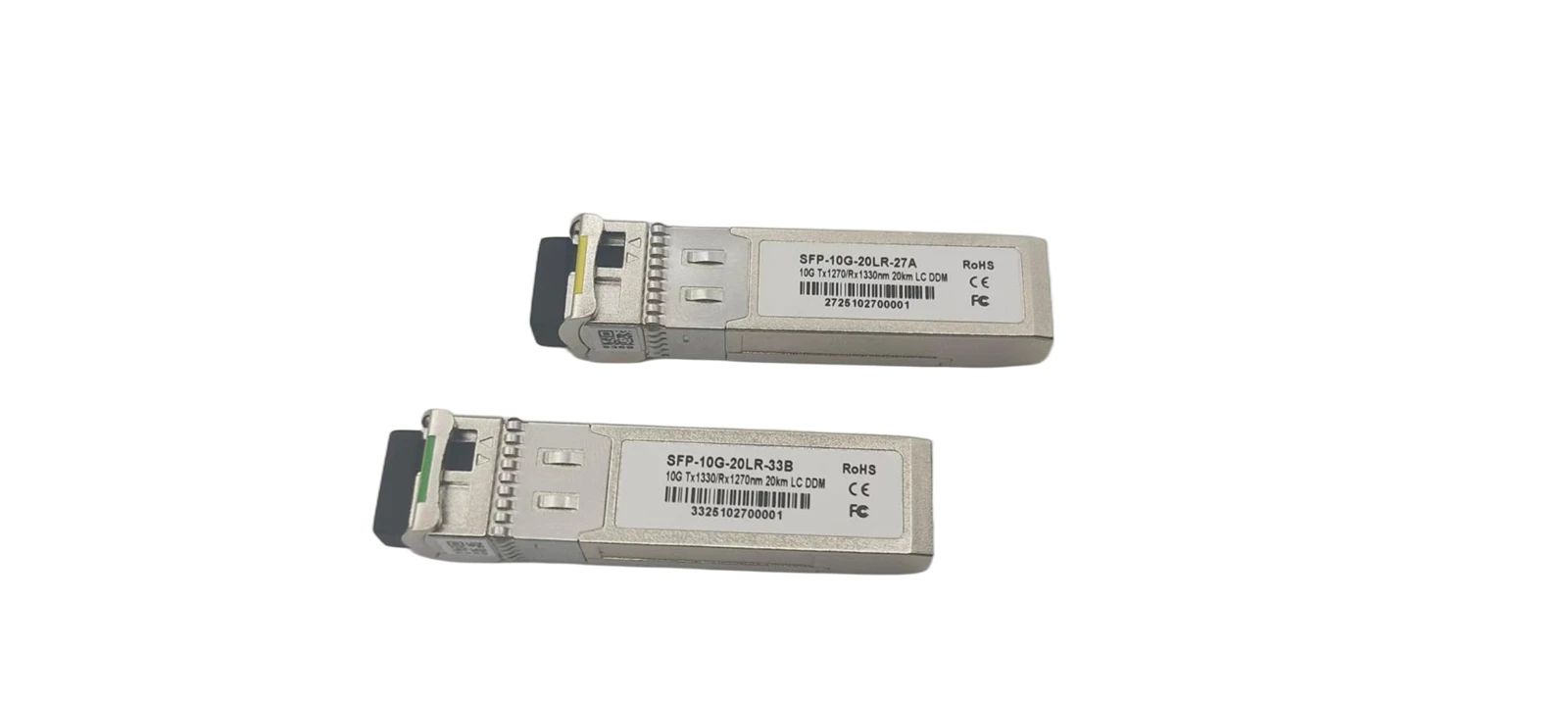

I moduli ottici mono-modale 10G utilizzano prevalentemente il pacchetto SFP+, compatibile con dispositivi come switch e server, e devono essere utilizzati con fibra monomodale-OS2 da 9/125 μm. Il nucleo della fibra monomodale- è estremamente sottile e consente un solo percorso del segnale ottico, con conseguente perdita molto inferiore rispetto alla fibra multimodale. Questo è fondamentale per raggiungere distanze di trasmissione a livello di chilometri-.
La sua distanza di trasmissione è influenzata da quattro fattori principali: lunghezza d'onda ottica, potenza di trasmissione, sensibilità del ricevitore e perdita del collegamento in fibra. 1310nm e 1550nm sono le lunghezze d'onda principali. Le specifiche del settore seguono gli standard internazionali IEEE, formando chiari livelli di distanza che bilanciano prestazioni e costi.
II. Specifiche della distanza di trasmissione standard tradizionale perModuli ottici-modalità singola 10G
Le distanze principali per i moduli ottici monomodali-10G sul mercato seguono lo standard IEEE 802.3ae. Le quattro specifiche principali – 10 km, 20 km, 40 km e 80 km – coprono tutti gli scenari comuni. Le loro caratteristiche sono le seguenti:
Specifica dei 10 km (10GBASE-LR): l'opzione più comune ed economicamente-efficace
Questa è la specifica standard più utilizzata con il miglior rapporto prezzo-prestazioni. Ha una distanza di trasmissione di 10 km, utilizza la lunghezza d'onda di 1310 nm ed è adatto per interconnessioni di edifici universitari e cablaggi a breve-e-media distanza nei data center. Offre una forte compatibilità e una catena di fornitura matura, il che lo rende la prima scelta per la maggior parte delle aziende e il punto di riferimento per le specifiche a breve-distanza.
Specifica 20 km: opzione di transizione a media distanza-migliorata
Questo non è uno standard di base IEEE ma una versione migliorata di 10GBASE-LR. Utilizza anche la lunghezza d'onda di 1310 nm, estendendo la distanza a 20 km ottimizzando la potenza. Colma il divario tra 10 km e 40 km, adatto per livelli di accesso alla rete metropolitana e connessioni tra-campus. Può interagire con moduli da 10 km, offrendo un'elevata flessibilità.
Specifiche 40 km (10GBASE-ER): il principale cavallo di battaglia sulle lunghe- distanze
Si tratta di una specifica standard a lungo-raggio con una distanza di trasmissione di 40 km. Utilizza la lunghezza d'onda di 1550 nm (che ha una perdita inferiore), rendendolo adatto per i livelli backbone della rete metropolitana e le interconnessioni interregionali-. Solitamente non richiede apparecchiature di amplificazione ottica aggiuntive, costa meno di moduli da 80 km ed è la scelta principale per la trasmissione a lunga-distanza.
Specifica 80 km (10GBASE-ZR): l'opzione standard massima per il lungo raggio-
Questa è la specifica standard per la distanza più lunga per la modalità singola-10G, che offre una trasmissione di 80 km. Utilizza la lunghezza d'onda di 1550 nm e presenta requisiti hardware molto elevati. È adatto per scenari speciali come le connessioni tra-città o il backhaul di stazioni base remote. I costi sono elevati e il consumo energetico è significativo, quindi non dovrebbe essere scelto inutilmente per scenari di routine.
III. La specifica dei 2 km spesso trascurata-: una scelta conveniente-per collegamenti brevi-in modalità singola
Molte persone si chiedono se esista un'opzione di 2 km per la modalità singola-10G. La risposta è sì. Non fa parte dello standard di base IEEE 802.3ae ma si basa sulla specifica 10GBASE-LRL all'interno dello standard IEEE 802.3aq. Viene comunemente definito modulo 10G SFP+ 2km in modalità singola-, un'opzione ad alto-valore per scenari a breve-distanza.
Questo modulo utilizza tipicamente la lunghezza d'onda di 1310 nm e presenta principalmente un'interfaccia LC duplex. Rispetto ai moduli LR da 10 km, ha una potenza di trasmissione inferiore e requisiti di sensibilità ridotti, con una conseguente riduzione dei costi del 10%-30%. Mantiene i vantaggi anti-interferenza della modalità singola-, colmando il divario di distanza tra 300 m (multimodale) e 10 km (monomodale).
I suoi scenari applicativi includono il cablaggio cross-rack nei data center e le interconnessioni di campus a breve-distanza. Rispetto ai moduli multimodali trasmette più lontano e ha una maggiore resistenza alle interferenze. Rispetto ai moduli da 10 km, ha costi e consumi inferiori. I moduli conformi da 2 km possono interagire con i moduli da 10 km. Al momento dell'acquisto, dai la priorità ai prodotti etichettati come 10GBASE-LRL per garantire la compatibilità.
IV. Considerazioni chiave per la selezione dei moduli ottici-modali 10G
La selezione deve considerare in modo completo lo scenario, i costi e la compatibilità. Presta attenzione ai seguenti 5 punti chiave:
Scegli la distanza in base alle esigenze, evita "Più a lungo è meglio"
La scelta cieca di moduli a distanza-più lunga aumenta i costi e può potenzialmente causare un sovraccarico del segnale. Misurare accuratamente la distanza, riservare un margine del 10%-20% per la perdita del collegamento. Scegli 2 km LRL per distanze inferiori a 2 km, 10 km LR per meno di 10 km, 40 km ER per 20-40 km e considera solo 80 km ZR per distanze superiori a 40 km.
Abbina il tipo di fibra per evitare incompatibilità
Deve essere utilizzato con fibra monomodale OS2-. Evitare assolutamente la combinazione con fibra multimodale poiché ciò causerebbe errori di trasmissione. Durante l'implementazione, seguire le pratiche di cablaggio standard, ridurre al minimo le piegature e i connettori della fibra per ridurre la perdita di collegamento.
Prestare attenzione alla conformità agli standard
Per le specifiche tradizionali, dai la priorità ai prodotti conformi agli standard IEEE, garantendo la compatibilità con i principali marchi di apparecchiature. Evita moduli non-standard e di marca diversa-per ridurre futuri problemi di manutenzione.
Pesare costi e prestazioni
Inferiore o uguale a 300 m: dare priorità ai moduli multimodali 10G SR (costo inferiore).
300 m-2 km (con problemi di interferenze): scegliere 2 km LRL.
Entro 10 km: scegliere 10 km LR.
Lunghe distanze: scegli 40 km ER o 80 km ZR a seconda delle necessità.
Scenari industriali: scegli modelli di temperatura estesi.
Scenari interni: scegli la qualità commerciale.
Garantire la corretta corrispondenza della potenza ottica
Quando si collegano moduli con specifiche diverse, controllare preventivamente la potenza ottica. Se la potenza è troppo elevata, aggiungere un attenuatore per garantire che la potenza ricevuta rientri nell'intervallo di sensibilità del ricevitore, garantendo una trasmissione dei pacchetti senza perdite.
V. Conclusione: l'idoneità è fondamentale
Le quattro specifiche principali perModuli ottici a modalità singola-10G– 10 km, 20 km, 40 km e 80 km – coprono la stragrande maggioranza degli scenari, con il LRL di 2 km che colma il divario sulle distanze brevi-. Il principio fondamentale della selezione è abbinare lo scenario, allineare la distanza e bilanciare i costi. Rifiutare l'idea sbagliata secondo cui "una distanza maggiore è meglio" è fondamentale per selezionare il modulo giusto, garantire la stabilità della rete e controllare i costi.
