Nucleo della trasmissione da segnale RF a fibra: una spiegazione completa del principio di conversione da segnale analogico a fibra
Negli scenari di trasmissione del segnale RF (radiofrequenza), sei spesso turbato da questi problemi: grave attenuazione del segnale dopo la trasmissione su lunghe- distanze, distorsione del segnale causata da interferenze elettromagnetiche e cavi ingombranti e costosi? Che si tratti di stazioni base di comunicazione, apparecchiature radioastronomiche, controllo industriale o sistemi radiotelevisivi, la trasmissione stabile dei segnali RF è una richiesta fondamentale-e la tecnologia di trasmissione dal segnale RF alla fibra ottica è la chiave per risolvere questi punti critici. Oggi analizzeremo la logica di base: il modo in cui i segnali RF analogici vengono convertiti in segnali in fibra ottica per ottenere una trasmissione-esente da interferenze, a lunga-distanza e ad alta-fedeltà.
Innanzitutto è necessario chiarire una premessa fondamentale: la trasmissione in fibra ottica trasporta segnali ottici, mentre i nostri segnali RF sono segnali elettrici analogici e i due non sono direttamente compatibili. Pertanto, l'essenza della conversione da segnale analogico a fibra è completare due conversioni: "segnale elettrico analogico → segnale ottico → segnale elettrico analogico", e quindi realizzare una trasmissione efficiente del segnale attraverso le caratteristiche di bassa-perdita e anti-interferenza della fibra ottica-che è anche la logica di funzionamento principale del nostro segnale RF per i prodotti in fibra ottica. L'intero processo è suddiviso principalmente in 5 passaggi chiave, ognuno dei quali determina la qualità della trasmissione del segnale. Li spiegheremo in dettaglio insieme al design vero e proprio del prodotto.
Passaggio 1: preelaborazione del segnale RF analogico - Elimina le interferenze e ottimizza la qualità del segnale
I segnali RF analogici originali (come i segnali in radiofrequenza delle stazioni base e i segnali di rilevamento dei radar) sono spesso mescolati con rumore e interferenze. La conversione diretta porterà alla distorsione dei segnali ottici e influenzerà gli effetti di trasmissione. Pertanto, prima di accedere al collegamento di conversione, i nostri prodotti preelaborano i segnali RF analogici, che costituisce anche la base per garantire la fedeltà della trasmissione.
La preelaborazione comprende principalmente due operazioni principali: la prima, l'amplificazione del segnale, che amplifica i segnali RF deboli a un'intensità adatta alla conversione tramite un amplificatore ad alta-precisione per evitare errori di conversione dovuti a segnali deboli; in secondo luogo, filtraggio e purificazione, che utilizza un modulo di filtraggio professionale per filtrare rumori e segnali di interferenza irrilevanti e trattenere segnali RF puri ed efficaci. I nostri prodotti adottano una tecnologia di filtraggio personalizzata, che può adattarsi con precisione alla banda di frequenza del segnale RF da 5 MHz a 6 GHz, garantendo la purezza dei segnali preelaborati e preparandoli per la successiva conversione.

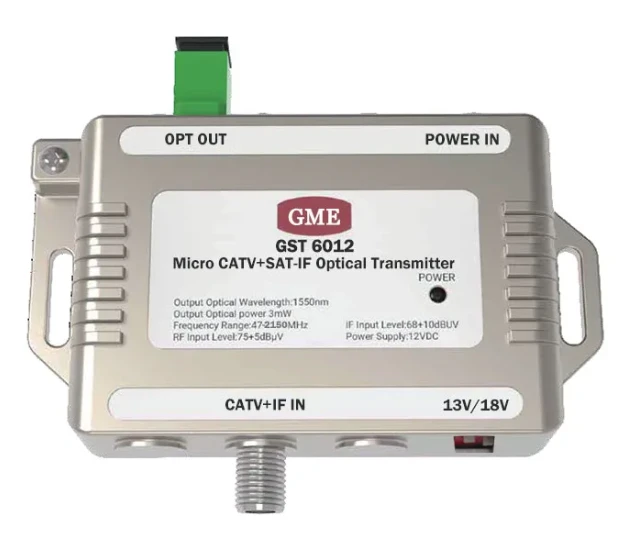

Passaggio 2: conversione elettro-ottica (E/O) - "traduzione" dei segnali elettrici analogici in segnali ottici
Questo è il passaggio fondamentale dell'intero processo di conversione e il nucleo tecnico dei nostri prodotti. In parole povere, si tratta di convertire i segnali elettrici RF analogici preelaborati in segnali ottici che possono essere trasmessi in fibre ottiche attraverso dispositivi di conversione elettro-ottici-equivalenti a mettere uno "strato di luce" sui segnali elettrici, consentendo loro di ottenere trasmissioni a lunga distanza-con i vantaggi delle fibre ottiche.
I nostri prodotti utilizzano diodi laser DFB ad alta-linearità come dispositivi di conversione elettro{1}}nucleo ottici e il loro principio di funzionamento si basa sulla tecnologia "Modulazione di intensità (IM)": la corrente di pilotaggio del laser è modulata direttamente dal segnale elettrico, in modo che l'intensità della potenza ottica in uscita cambi in modo sincrono con l'ampiezza del segnale RF analogico-proprio come quando si utilizza il cambiamento di luminosità delle luci per simulare l'altezza del suono, il cambiamento di intensità della luce corrisponde completamente a la legge di modifica del segnale RF originale, realizzando una mappatura accurata di "segnale elettrico → segnale ottico". Il vantaggio di questo metodo di modulazione è l'elevata velocità di risposta e la piccola distorsione del segnale, che possono massimizzare la conservazione delle caratteristiche originali dei segnali RF analogici, particolarmente adatti per scenari con elevati requisiti di fedeltà del segnale, come la radioastronomia e la comunicazione satellitare.
Allo stesso tempo, i nostri prodotti dispongono di una funzione-di compensazione della temperatura incorporata, che può compensare efficacemente l'impatto delle variazioni della temperatura ambiente sul laser, garantendo la stabilità dei segnali ottici. Anche in ambienti estremi da -40 gradi a +70 gradi, può completare stabilmente la conversione elettro-ottica.
Passaggio 3: trasmissione in fibra ottica - un "canale di segnale" senza interferenze-libero e a bassa-perdita
Dopo la conversione elettro-ottica, il segnale ottico viene accoppiato nel nucleo della fibra e inizia la trasmissione a lunga-distanza. Il vantaggio di questo passaggio è che il nucleo della trasmissione in fibra ottica è diverso dalla tradizionale trasmissione via cavo: la fibra ottica utilizza il principio della riflessione totale della luce per costringere il segnale ottico a propagarsi all'interno del nucleo della fibra. L'indice di rifrazione del nucleo della fibra è leggermente superiore a quello del rivestimento, garantendo che il segnale ottico non si disperda e realizzando una trasmissione efficiente.
Rispetto ai tradizionali cavi coassiali, la trasmissione in fibra ottica presenta tre vantaggi insostituibili, che sono anche la chiave affinché i nostri prodotti risolvano i punti critici dei clienti: in primo luogo, basse perdite. Nella banda dei 1550 nm, la perdita di trasmissione della fibra ottica è solo di circa 0,2 dB/km, che è molto inferiore alla perdita dei cavi coassiali che spesso è di diversi dB/m. Anche se trasmesso per decine o addirittura centinaia di chilometri, il segnale non verrà attenuato in modo significativo; secondo, forte anti-interferenza. La fibra ottica è un materiale dielettrico completamente immune alle interferenze elettromagnetiche (EMI) e alle interferenze in radiofrequenza, particolarmente adatto per ambienti con interferenze severe come l'industria e il settore militare; terzo, leggero. Il diametro di una singola fibra ottica è di soli 125 micron, che è molto più leggera dei cavi coassiali, riducendo notevolmente la difficoltà e il costo del cablaggio.
I nostri prodotti sono compatibili con la fibra ottica mono-modale SM28 e supportano la tecnologia Wavelength Division Multiplexing (WDM), che può realizzare la trasmissione del segnale RF multi-canale attraverso una singola fibra ottica, migliorando ulteriormente l'efficienza di trasmissione, riducendo i costi di cablaggio e adattandosi alle esigenze applicative multi-scenario.

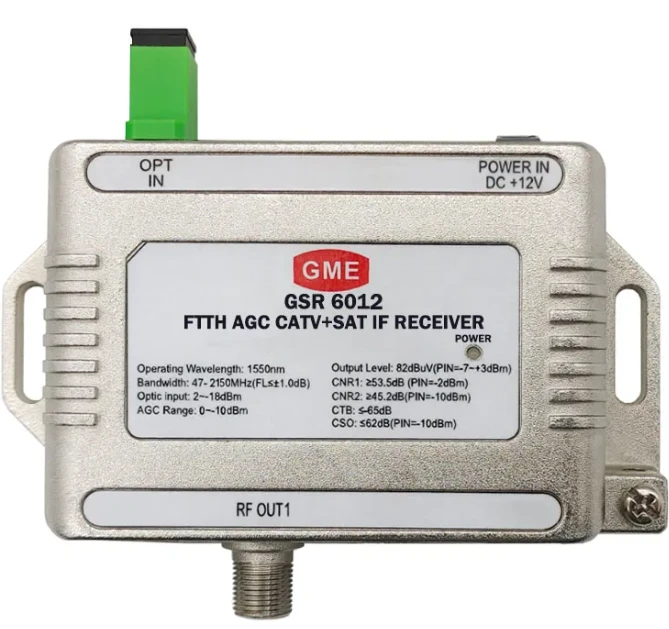

Passaggio 4: conversione fotoelettrica (O/E) - "Ripristina" i segnali ottici in segnali elettrici analogici
Quando il segnale ottico raggiunge l'estremità ricevente, deve essere riconvertito nel segnale elettrico RF analogico originale tramite conversione fotoelettrica in modo che possa essere riconosciuto e utilizzato dalle apparecchiature terminali (come stazioni base, radar e display). Questo passaggio è il processo inverso della conversione elettro-ottica, che richiede anche dispositivi ad alta-precisione per garantire la qualità del restauro.
I nostri prodotti utilizzano fotorilevatori ad alta-sensibilità (fotodiodi PIN o fotodiodi a valanga APD) come dispositivi di conversione principali. La loro funzione è convertire la variazione di intensità dei segnali ottici in corrispondenti segnali elettrici (corrente fotogenerata)-quanto più forte è la potenza ottica, tanto maggiore è la corrente generata, che corrisponde completamente alla legge di variazione del segnale dell'estremità trasmittente. Il segnale elettrico convertito verrà ulteriormente amplificato da un amplificatore a basso-rumore per garantire che la potenza del segnale soddisfi i requisiti dell'apparecchiatura terminale e allo stesso tempo sopprimere le interferenze del rumore per evitare la distorsione del segnale ripristinato.
Fase 5: Segnale Post-Elaborazione - Ripristino accurato per adattarsi alle esigenze del terminale
Dopo la conversione fotoelettrica, il segnale elettrico RF analogico deve passare attraverso la fase finale di post-elaborazione prima di poter essere realmente utilizzato. La post-elaborazione include principalmente la modellazione del segnale e la calibrazione del guadagno: il modulo di modellazione corregge le piccole distorsioni che possono verificarsi durante la trasmissione del segnale per garantire che la forma d'onda del segnale sia completamente coerente con il segnale originale; il modulo di calibrazione del guadagno regola il guadagno del segnale sull'intervallo adattato all'apparecchiatura terminale per evitare malfunzionamenti dell'apparecchiatura causati da un'intensità del segnale eccessiva o insufficiente.
I nostri prodotti supportano il controllo automatico del guadagno (AGC), che può regolare automaticamente i parametri di guadagno in base alla distanza di trasmissione e all'intensità del segnale senza intervento manuale, migliorando notevolmente la facilità d'uso e garantendo stabilità-a lungo termine e coerenza dei segnali.
Perché scegliere il nostro segnale RF per i prodotti in fibra ottica?
Comprendendo il principio della conversione da segnale analogico a fibra, non è difficile scoprire che ogni fase del processo di conversione si basa su -dispositivi di alta precisione e design ottimizzato-e questa è la competitività principale dei nostri prodotti. In sintesi, i nostri vantaggi si riflettono in tre aspetti:
Trasmissione ad alta-fedeltà: adottando laser e fotorilevatori ad alta-linearità, combinati con filtraggio preciso e controllo del guadagno, la gamma dinamica libera da spurie-può raggiungere 100 dBm/H2/3, massimizzando il mantenimento delle caratteristiche originali dei segnali RF analogici ed evitando distorsioni;
Stabilità e affidabilità: funzioni-di compensazione della temperatura integrate e controllo automatico del guadagno, adattamento a un ampio intervallo di temperature e ambienti complessi, supporto di trasmissioni a lunga-distanza fino a 20 km senza ripetitori, con perdita inferiore a 0,4 dB/km, in grado di soddisfare i severi requisiti di vari scenari come l'industria, le comunicazioni e il settore militare;
Adattabilità flessibile: copertura di una gamma di frequenze da 5 MHz a 6 GHz, supporto della fibra ottica-modale singola e della tecnologia WDM e fornitura di soluzioni personalizzate in base alle esigenze del cliente, adattandosi a vari scenari applicativi come stazioni base 5G, radiotelescopi, radio e televisione e radar.
Che tu debba risolvere il problema dell'attenuazione della trasmissione del segnale RF su lunghe distanze o eliminare il problema delle interferenze elettromagnetiche, la tecnologia dal segnale analogico alla fibra ottica è la soluzione ottimale-e i nostri prodotti dal segnale RF alla fibra ottica sono soluzioni mature che implementano questo principio, aiutandoti a ottenere una trasmissione del segnale efficiente, stabile e a basso-costo.
Se il tuo progetto si trova ad affrontare sfide nella trasmissione del segnale RF e desideri sapere come i nostri prodotti possono adattarsi alle tue esigenze specifiche, contattaci per ottenere soluzioni tecniche dettagliate e parametri del prodotto e lasciaci utilizzare la tecnologia professionale per accompagnare la trasmissione del segnale.
