Il ricevitore FTTH AGC CATV è un dispositivo terminale fondamentale nelle moderne reti Fiber-to-the-Home (FTTH), che svolge il doppio ruolo di "traduttore di segnale ottico" e di "stabilizzatore di segnale". La sua missione principale è quella di separare e convertire in modo efficiente e affidabile l'onda ottica composita-che trasporta dati Internet ad alta-velocità e segnali televisivi di alta-qualità trasmessi attraverso una singola fibra-in segnali elettrici che possono essere utilizzati direttamente dalle apparecchiature standard all'interno della casa. Quella che segue è un'esposizione completa e approfondita-dei dettagli tecnici, dei meccanismi di funzionamento e del significato.
I. Funzione principale e posizionamento
In una tipica rete FTTH Triple-play, una singola fibra deve trasmettere simultaneamente:
Segnale dati a valle:Solitamente utilizza la lunghezza d'onda di 1490 nm, per l'accesso a Internet, VoIP, ecc.
Segnale dati a monte:In genere utilizza la lunghezza d'onda di 1310 nm per il caricamento dei dati da parte dell'utente.
Segnale video CATV a valle:Solitamente utilizza la lunghezza d'onda di 1550 nm, per la trasmissione di programmi TV analogici e digitali.

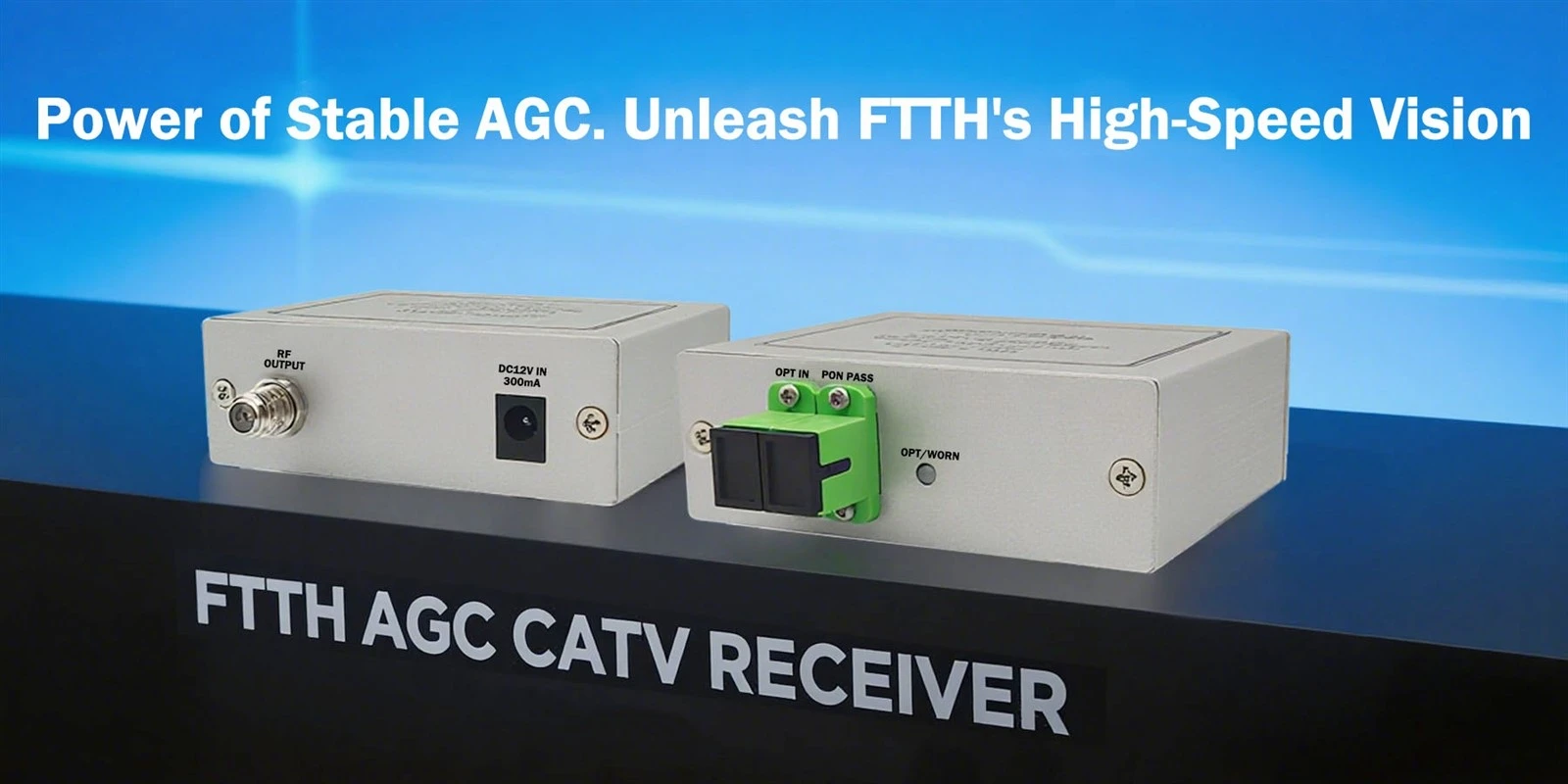

ILRicevitore FTTH AGC CATVè specificamente responsabile dell'elaborazione del segnale video CATV con lunghezza d'onda di 1550 nm. Estrae con precisione questo segnale ottico dalla fibra, lo converte in un segnale elettrico a radiofrequenza (RF) e lo trasmette tramite cavo coassiale a televisori o set-top box. È integrato-Controllo automatico del guadagno (AGC)è fondamentale per garantire l'esperienza dell'utente. Compensa automaticamente le fluttuazioni della potenza di ingresso ottica causate da fattori quali la distanza della linea in fibra, la piegatura o i cambiamenti della temperatura ambiente, garantendo che il livello del segnale RF in uscita al televisore rimanga costante. Ciò previene problemi alle immagini come neve, motivi a mosaico o interruzioni.
II. -Analisi approfondita di componenti e tecnologie chiave
1. Front-End ottico e filtro WDM
Filtraggio di precisione:Il dispositivo integra un filtro WDM (Wavelength Division Multiplexing) ad alte-prestazioni. Le sue caratteristiche di banda passante sono altamente ottimizzate per la lunghezza d'onda di 1550 nm, consentendo la separazione precisa del segnale ottico CATV da 1550 nm dai segnali ottici misti 1310/1490/1550 nm con perdita di inserzione e diafonia molto basse. Garantisce inoltre che i segnali ottici del canale dati passino senza perdite (al successivo ONU/modem ottico per l'elaborazione).
Fotorilevatore (PIN o APD):Questo è l'"occhio" del ricevente. Converte il segnale ottico separato da 1550 nm in un segnale elettrico debole. Per scenari di ingresso a lunga-distanza e ad alta-potenza, è possibile utilizzare un fotodiodo a valanga (APD) grazie al suo guadagno interno e alla maggiore sensibilità.
2. Il funzionamento preciso del sistema di controllo automatico del guadagno (AGC).
Il sistema AGC è il "cuore intelligente" dell'intero dispositivo e funziona come un feedback continuo a circuito chiuso-:
Rilevamento del segnale:Il sistema monitora continuamente il livello del segnale RF dopo la conversione fotoelettrica e l'amplificazione iniziale.
Confronto e generazione di errori:Confronta il livello del segnale rilevato con un livello di riferimento ideale preimpostato per calcolare un valore di errore.
Regolazione del guadagno dinamico:Questo segnale di errore pilota un amplificatore a guadagno variabile (VGA) o controlla la tensione di polarizzazione del fotorilevatore. Se la potenza ottica in ingresso diminuisce (ad esempio, a -8 dBm), l'AGC comanda un aumento del guadagno. Se la potenza ottica in ingresso aumenta (ad esempio, a +2 dBm), riduce corrispondentemente il guadagno.
Uscita stabile:Attraverso questa regolazione dinamica, indipendentemente da come varia la potenza ottica in ingresso all'interno dell'ampio intervallo specificato (ad esempio, da +2 dBm a -8 dBm), il livello del segnale RF in uscita finale (ad esempio, 65 dBμV nominali) può essere mantenuto con elevata stabilità, tipicamente entro un errore di ±1 dB. Ciò elimina completamente i problemi di qualità dell'immagine causati dalle fluttuazioni del segnale.
3. Modulo di elaborazione e uscita RF
Amplificazione ed equalizzazione multi-fase:Dopo essere stato controllato dall'AGC principale, il segnale entra in una successiva catena di amplificazione RF per ottenere una capacità di pilotaggio in uscita sufficiente. I modelli avanzati possono anche includereControllo automatico della pendenza (ASC), che può compensare automaticamente la risposta differenziale della fibra alle sottoportanti RF di frequenze diverse, garantendo uniformità su tutta la larghezza di banda della frequenza TV (ad esempio, 47-1000 MHz o superiore).
Porte di uscita e isolamento:In genere fornisce da 1 a 4 porte di uscita RF (ad es. connettori di tipo F-) con isolamento elevato per ridurre al minimo le interferenze tra più uscite. Le porte offrono una buona protezione contro i fulmini e le scariche elettrostatiche (ESD).
4. Progettazione strutturale e adattabilità ambientale
Custodia robusta:Utilizza comunemente un alloggiamento in lega di alluminio pressofuso-, che svolge la tripla funzione di dissipazione del calore (assorbendo in modo efficiente il calore dagli amplificatori interni), schermatura elettromagnetica (EMI) (prevenendo interferenze esterne e perdite di segnale interno) e protezione meccanica.
Tutta la-protezione dalle intemperie:I modelli per esterni o per interni/esterni possiedono un elevato grado di impermeabilità e resistenza alla polvere (ad esempio, classificazione IP65), in grado di resistere ad ambienti difficili come freddo intenso, temperature elevate e umidità elevata, garantendo un funzionamento affidabile a lungo termine.
Installazione flessibile:Il design compatto supporta il montaggio a parete-, su palo-o il posizionamento sulla scrivania, adattandosi a diversi punti di installazione all'interno della casa (ad esempio, nella casella delle informazioni, accanto al mobile TV).
III. Flusso di lavoro End-to-End in una rete FTTH
Iniezione del segnale:Il segnale ottico CATV con lunghezza d'onda di 1550 nm proveniente dalla centrale dell'operatore è combinato con i segnali ottici di dati da 1490/1310 nm provenienti dall'OLT dell'ufficio centrale su un combinatore WDM o amplificatore ottico esterno. Il segnale combinato viene trasmesso tramite la dorsale e le fibre della rete di distribuzione fino alla sede dell'abbonato.
Separazione del segnale:La fibra di derivazione si collega prima a uno splitter ottico (se presente), quindi all'area delle apparecchiature presso la sede del cliente. Qui, la porta di ingresso del fileRicevitore FTTH AGC CATVriceve il segnale ottico misto. Il suo filtro WDM interno "rimuove" innanzitutto il segnale ottico CATV da 1550 nm, indirizzandolo al percorso del ricevitore CATV. I restanti segnali ottici da 1310/1490 nm vengono emessi tramite un pigtail separato all'unità di rete ottica (ONU) per l'elaborazione dei servizi Internet e vocali.
Conversione e stabilizzazione fotoelettrica:Il segnale ottico spelato da 1550 nm viene convertito in un segnale elettrico RF dal fotorilevatore. Il circuito AGC funziona in tempo reale-, garantendo che anche se la potenza ottica fluttua leggermente a causa dei cambiamenti meteorologici o della messa a punto della rete-, la potenza del segnale RF convertito rimane costante.
Distribuzione del segnale:Il segnale RF stabilizzato e amplificato di alta-qualità viene distribuito tramite cavo coassiale a vari televisori o set-top box in tutta la casa, consentendo agli utenti di guardare programmi TV in diretta chiari e senza sfarfallio-senza sfarfallio.
IV. Riepilogo dei principali vantaggi e valore
Esperienza utente stabile e definitiva:La tecnologia AGC agisce come un guardiano invisibile, cancellando perfettamente le fluttuazioni del segnale impercettibili agli utenti, offrendo immagini costantemente chiare.
Elevata larghezza di banda e compatibilità futura:Supporta larghezze di banda RF fino a 1 GHz o addirittura 1,2 GHz, riservando ampio spazio per TV Ultra HD 4K/8K, canali più interattivi e futuri aggiornamenti del servizio.
Rete semplificata e risparmio sui costi:La trasmissione di tutti i servizi su un'unica fibra riduce significativamente la complessità del cablaggio e i costi operativi dell'operatore. Per gli utenti, l'elevata integrazione del dispositivo consente di risparmiare spazio e semplifica l'installazione.
Affidabilità e durata eccezionali:Il design-di livello industriale e la struttura completamente sigillata garantiscono un funzionamento stabile e ininterrotto 24 ore su 24, 7 giorni su 7, con un tempo medio tra i guasti (MTBF) molto lungo, riducendo il costo totale di proprietà durante il suo ciclo di vita.
Plug-and-Play e manutenzione pratica:Il dispositivo in genere non richiede una complessa configurazione sul campo, poiché il livello di uscita viene stabilizzato automaticamente. I sistemi di monitoraggio della rete possono monitorarne lo stato in remoto tramite onda portante o altri mezzi, facilitando l'avviso e la localizzazione dei guasti.
ILRicevitore FTTH AGC CATVè molto più di un semplice convertitore "ottico-a-elettrico". Si tratta di un sottosistema complesso che integra filtraggio ottico avanzato, conversione fotoelettrica di precisione, controllo intelligente a circuito chiuso- e un robusto design industriale. Si tratta di un collegamento fondamentale per garantire la fornitura senza interruzioni di servizi video di alta-qualità negli "ultimi cento metri" della fibra-to-the-Home, garantendo silenziosamente che milioni di famiglie possano usufruire di servizi televisivi stabili, chiari e ricchi. È un dispositivo terminale intelligente indispensabile nelle moderne reti ad accesso ottico completo.
