Nell'era odierna dei dati-centrica, dalle stazioni base 5G alle interconnessioni dei data center e alla trasmissione video ad alta-definizione, tutte le autostrade dell'informazione si basano su un componente fondamentale: il trasmettitore ottico.
Come "punto di partenza" di un sistema di comunicazione ottica, il trasmettitore ottico è responsabile della conversione dei segnali elettrici in segnali ottici e del loro accoppiamento nella fibra ottica. Questo articolo approfondisce i principi tecnici, i componenti chiave, le specifiche principali e le tendenze tecnologiche del settore dei trasmettitori ottici per il periodo 2024-2025.
1. Cos'è unTrasmettitore ottico?
Un trasmettitore ottico è un dispositivo di conversione elettro-ottico. A livello fisico, il flusso di lavoro operativo può essere riassunto in tre fasi:
Elaborazione dell'input:Riceve segnali elettrici dalle apparecchiature di rete (come switch e router).
Conversione elettro-ottica:Modula la sorgente luminosa (diodo laser o LED) tramite un circuito driver, convertendo i bit 0/1 del segnale elettrico in impulsi luminosi che rappresentano stati on/off o cambiamenti di fase.
Uscita di accoppiamento:Inietta in modo efficiente la luce in una fibra ottica (mono-modalità o multi-modalità) utilizzando lenti o tecniche di accoppiamento diretto.

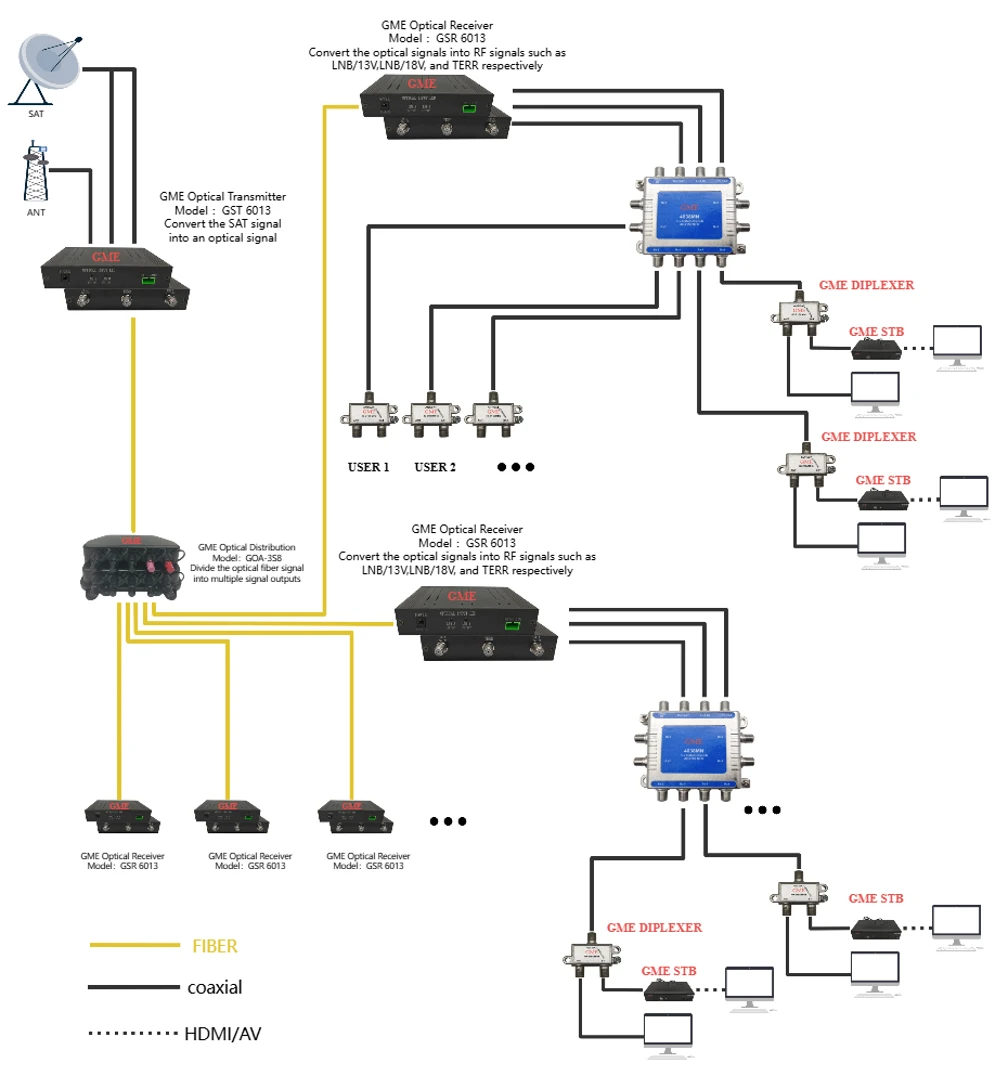

A seconda dello scenario applicativo, i trasmettitori sono generalmente confezionati all'interno di moduli ottici collegabili (come SFP, QSFP-DD, OSFP) o come parte di trasmettitori video ottici di livello broadcast-e sistemi di trasmissione in fibra ottica analogica.
2. Analisi dei componenti tecnologici principali
Un trasmettitore ottico ad alte-prestazioni è costituito principalmente dalle tre parti seguenti, che rappresentano una parte significativa della difficoltà tecnica e dei costi:
2.1 Sorgente luminosa: VCSEL, FP, DFB ed EML
La sorgente luminosa determina la lunghezza d'onda, la potenza e la distanza di trasmissione del trasmettitore.
VCSEL (laser a emissione-superficie della cavità verticale-):Domina le applicazioni multi-modalità a breve-distanza (entro 100 metri), come i moduli ottici SR (Short Range) all'interno dei data center. I vantaggi includono basso consumo energetico, basso costo e facilità di integrazione di array su larga-scala.
FP (Laser Fabry-Perot):Utilizzato per applicazioni di-fase iniziale a breve-e-media distanza; attualmente in fase di eliminazione dalle applicazioni ad alta-velocità a favore dei laser DFB.
DFB (Laser a feedback distribuito):Il cavallo di battaglia per la trasmissione in modalità-singola. Raggiunge un'uscita in modalità longitudinale singola attraverso un reticolo-integrato, che si traduce in una larghezza di linea spettrale stretta e una bassa penalità di dispersione, adatta per distanze da 10 km a 80 km nelle reti metropolitane e nelle linee urbane a lungo- raggio.
EML (laser modulato ad elettro-assorbimento):Attualmente la scelta principale per le reti backbone ad alta velocità 400G/800G-. Integra un laser con un modulatore di elettro-assorbimento, superando l'effetto "chirp" associato ai laser a modulazione diretta (DML) ad alte frequenze, supportando velocità di lunghezza d'onda singola-di 100 Gbps e oltre.
2.2 Circuito pilota
I diodi laser richiedono corrente di polarizzazione e corrente di modulazione stabili. I chip driver nei trasmettitori ad alta-velocità richiedono un'elevata linearità (soprattutto per la modulazione PAM4) e un basso consumo energetico. Con l'aumento della velocità fino a 112 Gbps e persino a 224 Gbps, la progettazione del chip del driver è diventata un collo di bottiglia critico che limita le prestazioni del trasmettitore.
2.3 Imballaggio e accoppiamento ottico
La precisione dell'imballaggio per i trasmettitori deve raggiungere livelli inferiori al-micron. Per i trasmettitori fotonici al silicio (Silicon Photonics), la tecnologia flip-chip viene spesso utilizzata per integrare il chip laser con il chip fotonico a base di silicio-, accoppiando la luce nella guida d'onda attraverso l'accoppiamento del bordo o del reticolo.
3. Indicatori chiave di prestazione
Quando si valuta o si selezionatrasmettitori ottici, gli ingegneri dovrebbero concentrarsi sui seguenti parametri chiave:
Lunghezza d'onda:850 nm (modalità multi-), 1310 nm (dispersione zero), 1550 nm (perdita minima). Le tecnologie CWDM e DWDM utilizzano più lunghezze d'onda comprese tra 1260 nm e 1650 nm per il multiplexing a divisione di lunghezza d'onda.
Potenza ottica in uscita:Tipicamente misurato in dBm. Distanze di trasmissione maggiori richiedono una maggiore potenza di uscita, che deve essere mantenuta al di sotto della soglia dell'effetto non lineare della fibra ottica.
Rapporto di estinzione (ER):Il rapporto tra la potenza ottica media per "1" logico e "0" logico. Un rapporto di estinzione più elevato si traduce in un migliore rapporto segnale-rispetto-rumore al ricevitore e in un tasso di errore bit (BER) inferiore.
Diagramma dell'occhio:Una metrica intuitiva per la qualità del segnale. Nei test sui trasmettitori ad alta-velocità, il diagramma a occhio deve essere conforme agli standard IEEE o alle specifiche della maschera per gli occhi MSA (Multi-Source Agreement), garantendo un jitter e un rumore in eccesso minimi.
Lunghezza d'onda centrale e larghezza spettrale:Per i sistemi DWDM, la lunghezza d'onda del trasmettitore deve agganciarsi alla griglia specificata dall'ITU-T. Una larghezza spettrale più stretta migliora la tolleranza alla dispersione cromatica.
4. Tendenze del settore: evoluzione da 400G a 1,6T
Spinto dalla crescita esponenziale della domanda di larghezza di banda derivante dall’addestramento dei modelli di intelligenza artificiale e dal cloud computing,trasmettitore otticola tecnologia sta subendo cambiamenti senza precedenti:
4.1 L'avvento dell'era della-lunghezza d'onda singola di 200G
I moduli ottici 800G vengono attualmente implementati su larga scala, utilizzando internamente architetture di trasmettitori come 8x100Gbps o 4x200Gbps. I principali produttori del settore stanno sviluppando EML 200G a lunghezza d'onda singola- e modulatori fotonici al silicio, aprendo la strada ai moduli ottici da 1,6 T.
4.2 Commercializzazione accelerata della fotonica del silicio
I trasmettitori discreti tradizionali (DFB con modulatore separato) si trovano ad affrontare colli di bottiglia in termini di costi e di integrazione ad alta-densità. La fotonica del silicio sfrutta i processi CMOS per integrare modulatori su un substrato di silicio, in combinazione con laser esterni o ibridi III-V integrati, ottenendo un'integrazione fotonica su larga scala-ad alto-rendimento e a basso{5}}costo.
4.3 Ottica collegabile a trasmissione lineare (LPO) e ottica co-confezionata (CPO)
Per ridurre il consumo energetico nei centri di calcolo AI, sta emergendo la tecnologia LPO. I trasmettitori LPO eliminano il tradizionale DSP (Digital Signal Processor), utilizzando chip driver lineari per pilotare direttamente il laser, riducendo il consumo energetico di circa il 50%. Guardando più avanti, la tecnologia CPO mira a racchiudere trasmettitori ottici insieme al chip di commutazione, risolvendo sostanzialmente il problema della perdita di segnale elettrico ad alta-frequenza nelle tracce PCB.
4.4 Innovazioni nel-film sottile di niobato di litio (TFLN)
Alla ricerca di una larghezza di banda più elevata e di un consumo energetico inferiore, i modulatori-al niobato di litio a film sottile sono diventati un punto caldo della ricerca. Offrono linearità superiore e larghezza di banda elevata rispetto ai modulatori fotonici in silicio e InP, posizionandoli per svolgere un ruolo significativo nei trasmettitori 1.6T/3.2T di prossima-generazione.
5. Conclusione
Il trasmettitore ottico non è solo il punto di partenza fisico delle comunicazioni ottiche ma anche il "motore principale" che determina la larghezza di banda della rete, la distanza di trasmissione e il costo del sistema.
Per gli utenti del settore, quando si selezionano soluzioni di trasmettitori ottici, è essenziale guardare oltre il semplice parametro "velocità". Una valutazione completa dovrebbe includere:
Scenario applicativo:Interconnessione a breve-distanza all'interno dei data center rispetto alle reti dorsali di telecomunicazioni-a lungo raggio.
Struttura dei costi:Le soluzioni VCSEL sono adatte per applicazioni su larga-scala a breve-distanza; L'EML e la fotonica del silicio sono adatti per scenari ad alte-prestazioni.
Affidabilità della catena di fornitura:La capacità di chip laser ad alta-velocità rimane limitata. La scelta di produttori con capacità indipendenti di ricerca e sviluppo di chip o con catene di fornitura stabili è fondamentale.
Con l’esplosione della domanda di potenza di calcolo basata sull’intelligenza artificiale, il settore delle comunicazioni ottiche sta passando dal modello tradizionale di “ottica che guida l’elettricità” verso una nuova era di “reti che definiscono l’ottica”. Essendo il punto di partenza della rete ottica, ogni salto tecnologico nei trasmettitori ottici definirà il limite massimo di larghezza di banda per la prossima generazione di infrastrutture digitali e intelligenti.
