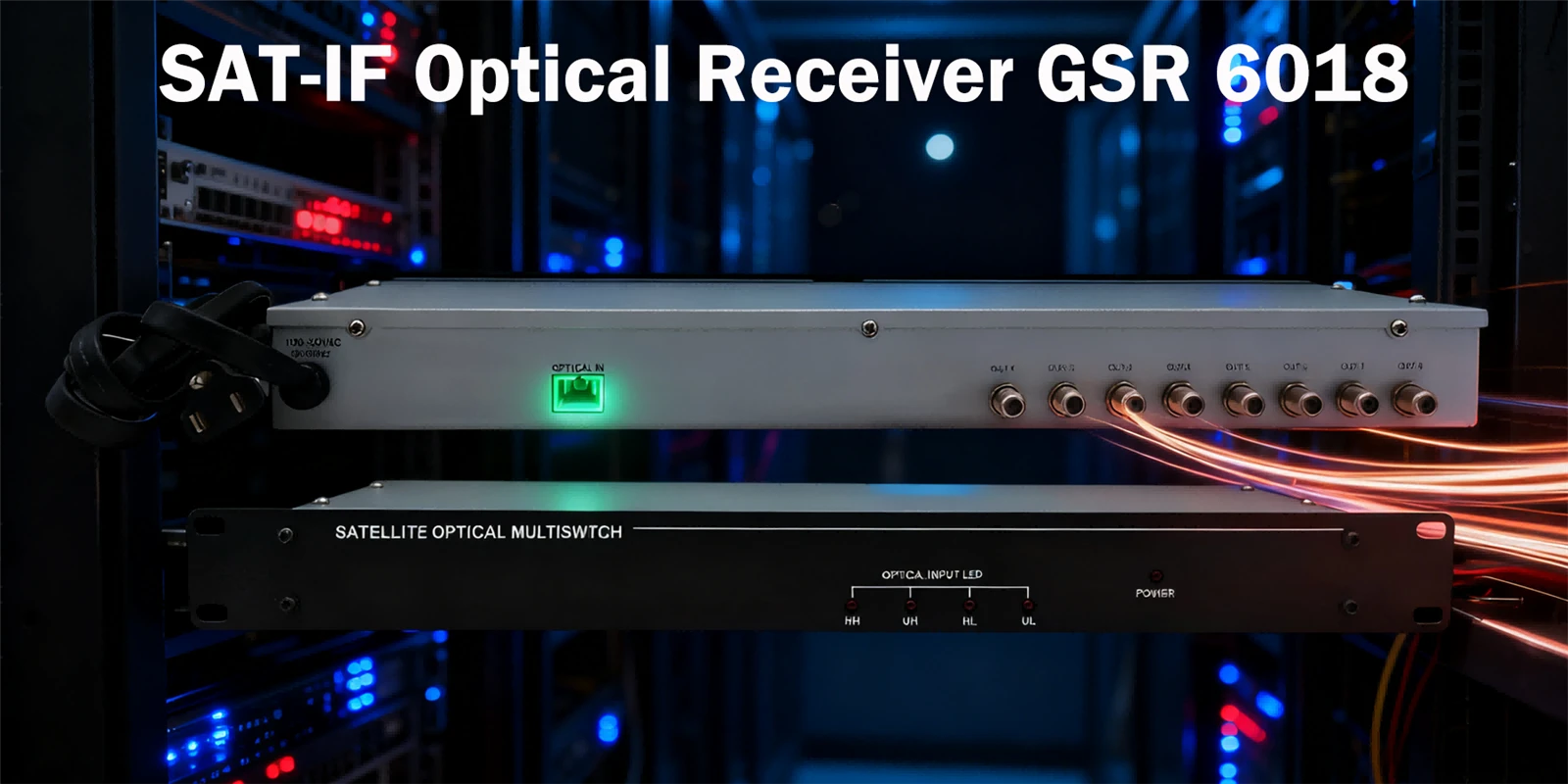

Poiché il mercato globale delle apparecchiature per stazioni terrestri satellitari raggiungerà una scala di 12,71 miliardi di dollari nel 2024, un nuovo tipo di ricevitore ottico SAT-IF sta diventando un punto focale nel settore.
Recentemente è emersa una svolta tecnologica nel campo della comunicazione satellitare: il Ricevitore ottico SAT-IFsta migliorando in modo significativo l'efficienza di trasmissione e la qualità dei segnali satellitari attraverso un design altamente integrato. Questo dispositivo è in grado di convertire tutti i segnali satellitari analogici in banda L-(SAT-IF) ricevuti dall'LNB dell'antenna satellitare in segnali ottici, consentendo una trasmissione completamente trasparente, di alta-qualità e a lunga-distanza su fibra ottica.
01 Principio tecnico: il collegamento chiave della conversione optoelettronica
Il ricevitore ottico SAT-IF svolge un ruolo cruciale nei sistemi di comunicazione satellitare, fungendo da apparecchiatura di elaborazione principale per i segnali durante la trasmissione dal satellite alla stazione di terra.
Le architetture dei ricevitori tradizionali utilizzano tipicamente una struttura supereterodina. Il segnale di ingresso RF passa prima attraverso un filtro RF, quindi attraverso un amplificatore a basso-rumore (LNA).
Successivamente, il segnale viene mixato con un ingresso LO sintonizzabile in un mixer, convertendolo in una banda di frequenza intermedia (IF).
Al contrario, il nuovo ricevitore ottico SAT-IF adotta un'architettura di conversione diretta verso il basso-, utilizzando due coppie di ricevitori bilanciati e un ibrido ottico a 90 gradi per eseguire il rilevamento I/Q ottico.
Questo salto tecnologico consente al dispositivo di funzionare su un'ampia banda di frequenza di 950~2600 MHz, coprendo quasi tutti i segnali satellitari analogici nella banda L-.
I fotorilevatori convertono la luce in elettricità attraverso l'effetto fotoelettrico, che è il principio di funzionamento fondamentale dei ricevitori ottici. Basandosi su questo, ilRicevitore ottico SAT-IFgarantisce una trasmissione del segnale ad alta-fedeltà grazie a linearità e planarità eccellenti.
02 Vantaggi prestazionali: molteplici innovazioni rivoluzionarie
Il ricevitore ottico SAT-IF dimostra una serie di caratteristiche prestazionali impressionanti. Prendendo come esempio un tipico prodotto sul mercato, offre un'ampia gamma di capacità di ricezione della potenza di ingresso ottica da -18 a +3 dBm.
Questo ampio intervallo di ingresso consente al dispositivo di adattarsi a segnali di ingresso di diversa intensità, garantendo un funzionamento stabile in vari ambienti.
In termini di parametri RF, il ricevitore ottico SAT-IF può funzionare in un intervallo di frequenza di 45~2150 MHz, raggiungendo un elevato livello di planarità di ±1 dB.
Ciò significa che la risposta del dispositivo a segnali di frequenze diverse è estremamente coerente su tutta la banda operativa, senza fluttuazioni significative.
Il dispositivo vanta un rapporto portante-a-rumore (CNR) maggiore o uguale a 50 dB, composito di secondo ordine (CSO) maggiore o uguale a 65 dB e composito triplo battito (CTB) maggiore o uguale a 62 dB. Questi tre indicatori sono cruciali per garantire la qualità del segnale, con valori elevati che garantiscono un'elevata integrità del segnale durante la trasmissione.
Il ricevitore ottico SAT-IF utilizza inoltre dispositivi attivi amplificatori GaAs e tecnologia a rumore ultra-basso, riducendo significativamente il rumore introdotto durante l'elaborazione del segnale e migliorando la purezza del segnale.
03 Scenari applicativi: dall'integrazione Triple-Play alla comunicazione marittima
Il ricevitore ottico SAT-IF dimostra il suo valore unico in molteplici scenari.
L'integrazione triple-play è un'importante area di applicazione. Zhuhai Jiesheng Electronic Technology Co., Ltd. ha sviluppato appositamente un ricevitore ottico SAT-IF per reti FTTH (Fiber To The Home) per questo scopo.
Supporta frequenze operative di 45-1000 MHz, 45-2150 MHz e 45-2400 MHz, soddisfacendo le esigenze di trasmissione simultanea di segnali dati, voce e video.
Nei collegamenti satellitari in fibra ottica di uplink/downlink in banda L-, questi dispositivi forniscono la soluzione dai costi-più bassi del settore.
I prodotti della serie FWT/R–2600S di Hangzhou Fengrui Optoelectronic Equipment Co., Ltd. possono trasmettere tutti i segnali satellitari analogici nella banda L-, fornendo agli operatori di rete soluzioni di trasmissione a lunga- distanza di alta-qualità.
Anche i sistemi di distribuzione satellitare marittima in fibra ottica beneficiano di questa tecnologia. Durante la navigazione in mare, le navi possono ricevere stabilmente i segnali satellitari e distribuirli tramite fibra ottica a vari punti di utilizzo attraverso il ricevitore ottico SAT-IF.
Inoltre, i sistemi di distribuzione satellitare in fibra ottica degli edifici in banda L-rappresentano un altro importante scenario applicativo per il ricevitore ottico SAT-IF. Nei grandi complessi edilizi, la distribuzione dei segnali satellitari tramite fibra ottica può efficacemente evitare i problemi di attenuazione del segnale comuni nella tradizionale trasmissione via cavo in rame.
04 Prospettive di mercato: entrata in un periodo di rapida crescita
Secondo l’analisi di mercato, il mercato globale delle apparecchiature per stazioni terrestri satellitari sta entrando in un periodo di rapida crescita. La dimensione del mercato ha raggiunto i 12,71 miliardi di dollari nel 2024 e si prevede che raggiungerà i 13,33 miliardi di dollari entro il 2025.
Si prevede che entro il 2033 il mercato globale delle apparecchiature per stazioni terrestri satellitari raggiungerà i 19,55 miliardi di dollari, con un tasso di crescita annuale composto (CAGR) del 4,9% nel periodo dal 2025 al 2033.
Diversi fattori stanno guidando la crescente domanda diRicevitori ottici SAT-IF. Questi includono la crescente domanda di satelliti in banda Ku e Ka-e il crescente utilizzo di veicoli autonomi nei settori militare e commerciale.
Nel 2024, oltre 4.500 satelliti operativi hanno generato una crescente domanda di infrastrutture di stazioni terrestri compatibili.
Anche l’innovazione tecnologica è un fattore chiave che guida la crescita del mercato. Rispetto ai sistemi satellitari fissi, i sistemi HTS (High Throughput Satellite) possono utilizzare le stesse frequenze in orbita.
Questi satelliti vengono utilizzati principalmente per fornire servizi di accesso a Internet a banda larga in aree meno connesse o sottosviluppate.
In termini di distribuzione regionale, nel 2024 il Nord America rappresentava oltre il 35% delle strutture globali, guidate dalla NASA e da società private come SpaceX e Amazon Kuiper.
Anche la regione dell'Asia-Pacifico sta vivendo una rapida crescita, come dimostra la collaborazione tra Sivers Semiconductors e la Doosan Company della Corea del Sud.
05 Sviluppi aziendali: la collaborazione diventa una tendenza mainstream
Di fronte a questo mercato emergente, le principali aziende stanno perseguendo attivamente layout strategici.
Sivers Semiconductors e Doosan Company hanno recentemente annunciato una collaborazione per lo sviluppo di pannelli ESA (Electronicly Steerable Array) in banda Ka per le comunicazioni satellitari (SATCOM).
Questa collaborazione, del valore di 1,5 milioni di dollari, finanzierà la progettazione e lo sviluppo di sistemi di antenne avanzati alimentati dal prossimo e ampiamente commercializzato Ka-band SATCOM Beamforming Integrated Circuit (BFIC) di Sivers.
Questa collaborazione segna una pietra miliare significativa per Sivers nell'espansione della propria presenza nel mercato globale SATCOM.
Nel campo dei prodotti per ricevitori ottici SAT-IF, aziende cinesi come Hangzhou Fengrui Optoelectronic Equipment Co., Ltd. e Zhuhai Jiesheng Electronic Technology Co., Ltd. hanno già lanciato prodotti commerciali.
Zhuhai Jiesheng ElettronicaRicevitore ottico SAT-IFpresenta un fattore di forma compatto (113x57x25 mm), pesa solo 110 g e consuma meno di 2 W di potenza. Questo design compatto facilita l'installazione e riduce anche il consumo energetico.
Anche attori globali come Gilat Satellite Networks e Hughes Network Systems si stanno posizionando attivamente in questo campo.
Hughes Network Systems ha testato con successo i satelliti 5G attraverso la rete di terra del sistema Jupiter nel giugno 2022.
Questo sviluppo ha confermato la compatibilità della tecnologia con i sistemi 5G Open Radio Access, aprendo possibilità per l'integrazione dei ricevitori ottici SAT-IF con le reti 5G.
La concorrenza nel settore delle comunicazioni satellitari si estende dallo spazio alla terra. Man mano che le collaborazioni internazionali come quella tra Sivers e Doosan si approfondiscono, nuove tecnologie come i pannelli ESA in banda Ka- verranno rapidamente commercializzate.
Nei prossimi anni, l'applicazione dei ricevitori ottici SAT-IF si espanderà da campi specializzati a scenari civili più ampi, diventando una componente vitale nel collegamento di reti integrate spazio-aria-terra.
