Nelle moderne reti di accesso a banda larga,FTTH (Fibra a casa)è diventata la soluzione di distribuzione dominante. Poiché la domanda dei consumatori di video ad alta-definizione, TV interattiva e Internet ad alta-velocità continua a crescere, ilRicevitore AGC CATV (ricevitore televisivo via cavo con controllo automatico del guadagno)gioca un ruolo sempre più critico all’interno dei sistemi FTTH. Questo articolo fornisce una panoramica completa dei principi di funzionamento, dei vantaggi tecnici, degli scenari applicativi e delle tendenze del settore del ricevitore FTTH AGC CATV-aiutando i lettori a comprendere appieno questo componente di rete essenziale.
Cos'è un ricevitore FTTH AGC CATV?

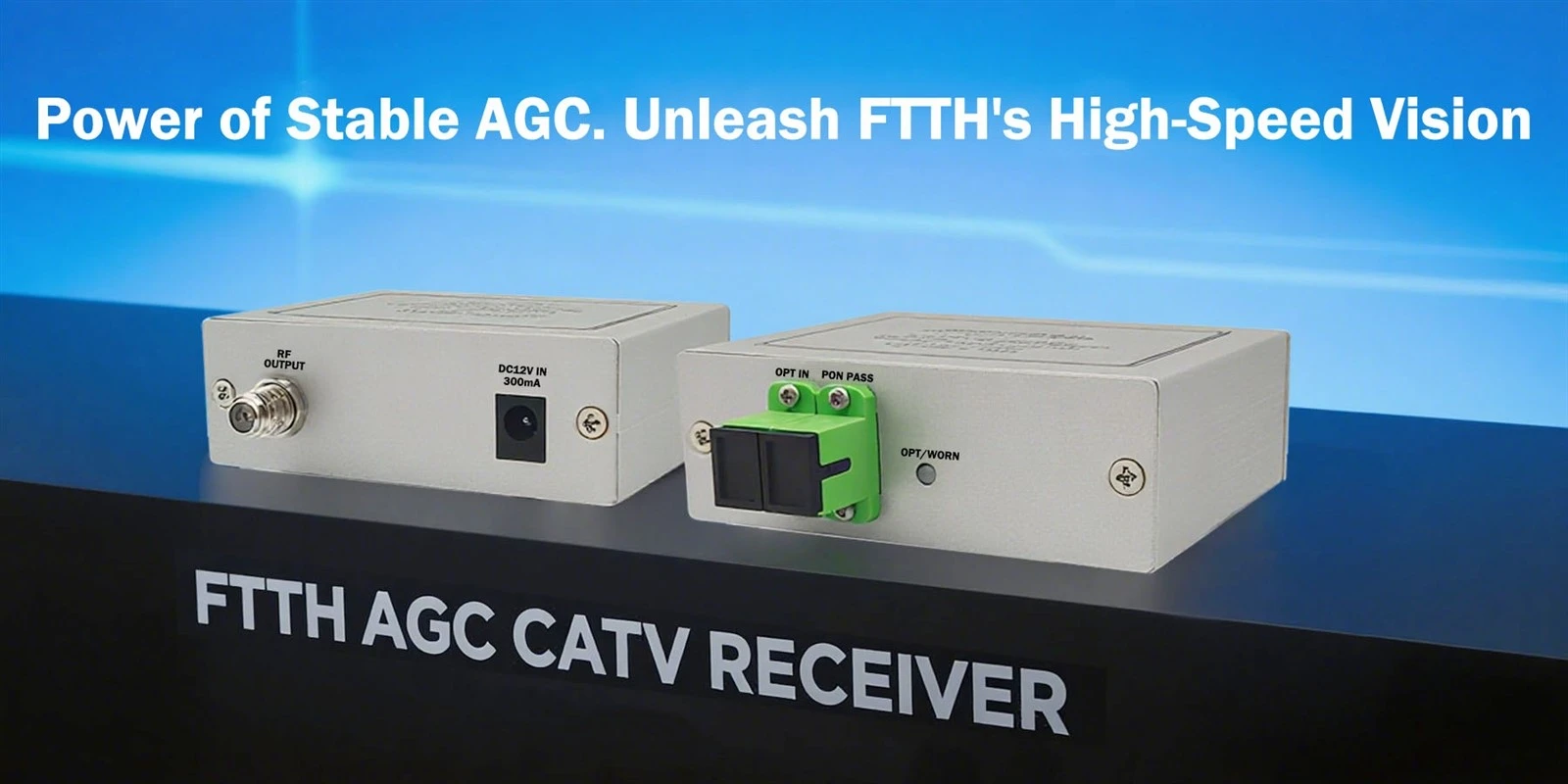

UNRicevitore FTTH AGC CATVè un dispositivo specializzato di ricezione del segnale RF (radiofrequenza) progettato per le reti domestiche in fibra-to-the-. Converte i segnali CATV analogici o digitali trasmessi su fibra ottica in segnali RF compatibili con la distribuzione su cavo coassiale, consentendo la distribuzione ai dispositivi dell'utente finale-come set-top box e televisori.
Il termine "AGC" sta perControllo automatico del guadagno, una tecnica di amplificazione dinamica del segnale che garantisce livelli di segnale in uscita stabili-anche quando la potenza ottica in ingresso fluttua-mantenendo così una trasmissione video di alta-qualità.
Come funziona: una panoramica semplificata
Ricezione del segnale ottico: Il dispositivo riceve segnali ottici CATV a valle (tipicamente alla lunghezza d'onda di 1550 nm) tramite interfacce in fibra standard come SC/APC da un OLT (Optical Line Terminal) o punto di distribuzione ottica.
Conversione opto-elettronica: Un fotorilevatore PIN o APD integrato converte il segnale ottico in un segnale elettrico.
Elaborazione AGC: Il circuito di controllo automatico del guadagno regola dinamicamente il guadagno dell'amplificatore in base alla potenza ottica in ingresso, stabilizzando il livello di uscita RF entro intervalli standard (ad esempio, 75 ± 3 dBμV).
Uscita RF: il segnale RF elaborato viene inviato tramite un connettore di tipo F-alla rete di distribuzione coassiale domestica-dell'utente.
Perché l’AGC è così importante?
Nelle implementazioni FTTH-del mondo reale, le variazioni nella lunghezza del collegamento in fibra, nei rapporti di suddivisione e nella temperatura ambiente possono causare differenze significative nella potenza ottica ricevuta tra gli endpoint degli utenti. Senza AGC:
Bassa potenza ottica→ Rapporto segnale-rispetto-rumore ridotto → Neve o pixel nel video;
Elevato potere ottico→ Saturazione dell'amplificatore → Distorsione del segnale e interferenza di intermodulazione.
Un ricevitore CATV abilitato AGC- compensa automaticamente queste fluttuazioni,migliorando notevolmente la robustezza del sistema e garantendo un'esperienza utente coerente-particolarmente vitale nelle reti PON-divise di grandi dimensioni (ad esempio, 1:64 o superiore).
Specifiche tecniche chiave e criteri di selezione
| Parametro | Valore/intervallo tipico | Note |
|---|---|---|
| Lunghezza d'onda in ingresso | 1550 nanometri | Compatibile con amplificatori EDFA |
| Intervallo di potenza in ingresso ottico | Da -10 a +2 dBm (intervallo effettivo AGC) | Preferibile una gamma più ampia |
| Livello di uscita RF | 75 ± 3 dBμV | Conforme agli standard come GY/T 106-1999 |
| Gamma di frequenza | 47–862 MHz o 54–1002 MHz | Supporta lo spettro completo dei canali CATV |
| C/N (rapporto portante-rispetto-rumore) | Maggiore o uguale a 50 dB | Indicatore chiave della qualità del segnale |
| CSO/CTB | Inferiore o uguale a -65 dBc | Misura la distorsione non lineare |
Quando si seleziona un ricevitore, dare priorità alla gamma dinamica AGC, alla planarità dell'uscita, all'affidabilità e al supporto per i protocolli di gestione remota (ad esempio, SNMP o TR-069).
Scenari applicativi
Reti FTTH Triple-Play: Fornitura simultanea di servizi dati, voce e CATV;
Aggiornamenti della fibrazione della rete HFC: Sostituzione degli amplificatori coassiali legacy per aumentare la larghezza di banda e la copertura;
Nuovi sviluppi residenziali/Comunità intelligenti: utilizzato come standard nelle-unità di terminazione domestica;
Hotel, complessi di appartamenti (MDU): L'implementazione centralizzata riduce i costi operativi.
Tendenze del settore e prospettive future
Evoluzione verso DOCSIS 4.0 e 10G-PON: i ricevitori devono supportare larghezze di banda più elevate e schemi di modulazione avanzati;
Gestione remota intelligente: integrazione con moduli IoT per report sullo stato in tempo reale-e manutenzione predittiva;
Miniaturizzazione e basso consumo energetico: soddisfare le esigenze estetiche e di efficienza energetica-nei contesti residenziali;
Supporto per la trasmissione Ultra-HD 4K/8K: Richiede rapporti C/N e prestazioni di linearità migliorati.
