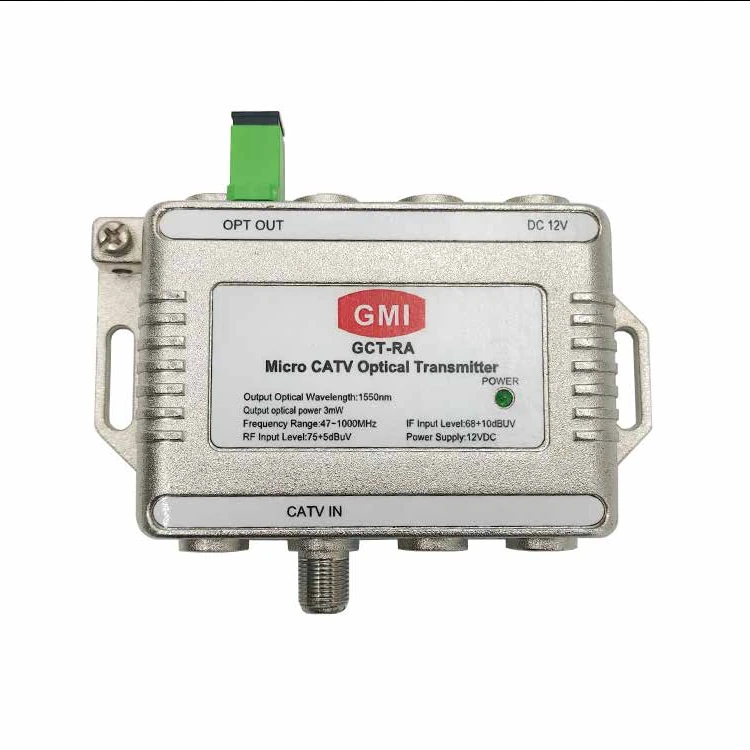

A Trasmettitore ottico CATVè un dispositivo utilizzato inReti di televisione via cavo (CATV)Per convertire i segnali RF elettrici (radiofrequenza) in segnali ottici per la trasmissione su cavi in fibra ottica. Questa tecnologia è essenziale per i moderni sistemi di distribuzione della TV via cavo, consentendo la consegna del segnale a lunga distanza e di alta qualità con perdita e interferenza minima.
Come funziona:
Ingresso del segnale RF:Il trasmettitore riceve segnali RF da un capo TV via cavo, che include più canali televisivi e segnali di dati.
Modulazione laser:Il segnale RF modula un laser ad alta potenza, in genere usandomodulazione diretta(per applicazioni a basso costo) oModulazione esterna(per prestazioni migliori e una distorsione inferiore).
Uscita del segnale ottico:Il laser modulato emette un segnale ottico, che viene trasmesso attraverso cavi in fibra ottica a nodi di distribuzione o ricevitori ottici.
Distribuzione del segnale:All'estremità ricevente, i segnali ottici vengono convertiti in segnali RF e distribuiti agli utenti finali tramite cavi coassiali.
Caratteristiche chiave:
Output ad alta potenza:In genere opera a1310 nmO1550 nmLunghezze d'onda per trasmissione in fibra efficiente.
Bassa distorsione e rumore:UsiLaser DFB (feedback distribuito)OEDFA (amplificatori in fibra drogati con erbio)per migliorare le prestazioni.
Trasmissione a distanza:Le fibre ottiche minimizzano il degrado del segnale, consentendo la trasmissione su decine o persino centinaia di chilometri.
Supporto a segnale multiplo:Può trasmettere contemporaneamente la TV analogica, la TV digitale, Internet e i servizi vocali.
Applicazioni:
Network CATV:Consegna di segnali TV via cavo rispetto all'infrastruttura in fibra ottica.
FTTH (fibra di casa):Utilizzato nelle reti ibride in fibra coassiale (HFC) per la banda larga ad alta velocità.
IPTV e trasmissione dei dati:Supporto di video digitali e servizi Internet ad alta velocità.
