Questo articolo fornisce un'-esplorazione approfondita del ruolo principale dell'EDFA nelle reti CATV FTTH-potenziando la potenza del segnale ottico per raggiungere lunghe-trasmissioni a lunga distanza-e introduce come i ricevitori CATV+SAT IF integrati con tecnologie avanzate AGC, CWDM e ultra-a basso rumore fungono da componenti chiave per l'ottimizzazione delle prestazioni della rete.
Nella creazione di reti CATV (televisione via cavo) FTTH (Fiber-to-the-Home) efficienti e stabili in grado di supportare grandi quantità di dati e trasmissione video ad alta-definizione, gli amplificatori ottici svolgono un ruolo fondamentale. Tra questi, l'EDFA (Erbium-Doped Fiber Amplifier) è uno dei dispositivi di amplificazione ottica più essenziali. Quindi, qual è esattamente lo scopo principale dell'EDFA nelle reti CATV FTTH e come collabora con le apparecchiature riceventi di prossima-generazione? Questo articolo offre un'analisi dettagliata.

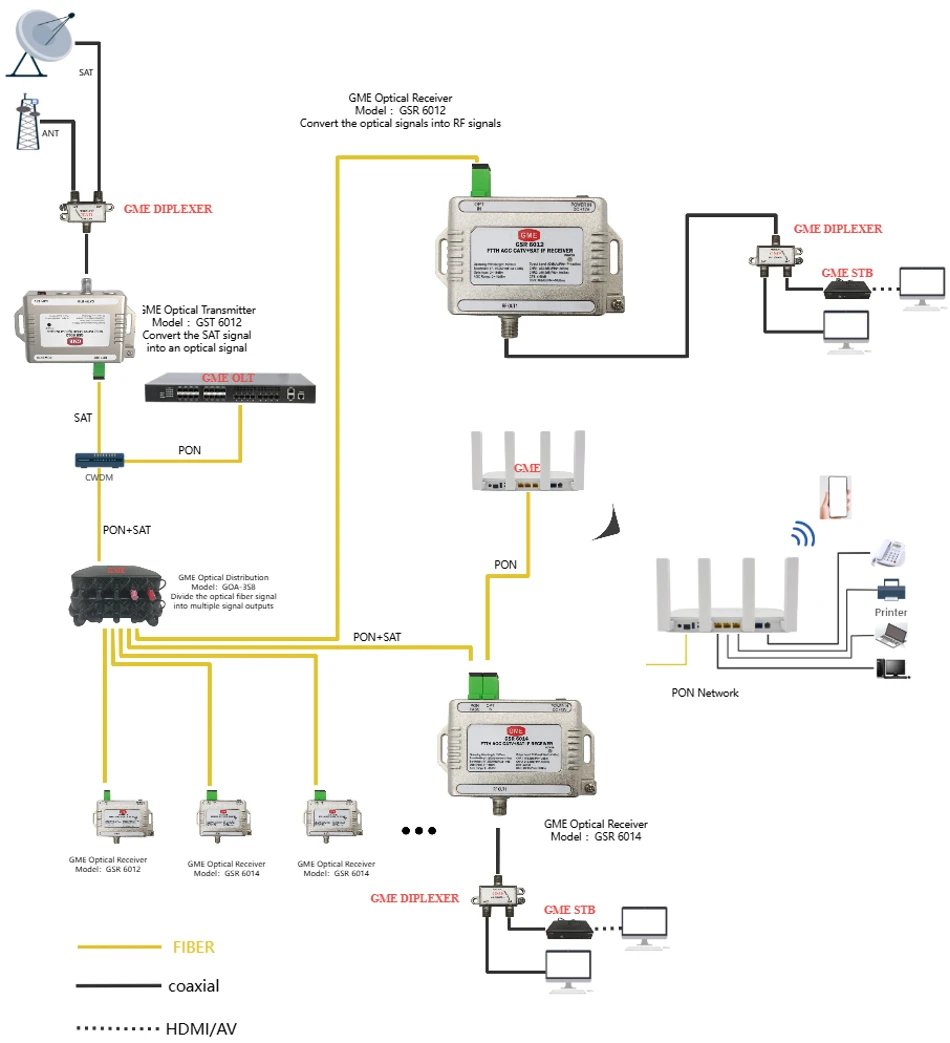

SAT-TERR SU FIBRA
La funzione principale dell'EDFA nelle reti CATV FTTH: relè e amplificazione del segnale ottico
In poche parole, lo scopo principale dell'EDFA è amplificare direttamente i segnali ottici, compensando le perdite durante la trasmissione in fibra ed estendendo significativamente la portata del segnale.
In una rete FTTH, i segnali ottici vengono trasmessi dalla headend dell'operatore e devono percorrere lunghe distanze per raggiungere le case degli utenti. Sebbene la fibra ottica presenti intrinsecamente una bassa perdita, la potenza ottica inevitabilmente si attenua con la distanza. Una volta che il segnale si indebolisce oltre un certo punto, non può più essere identificato con precisione dal ricevitore lato utente-, con conseguente interruzione del segnale o grave degrado della qualità.
Un EDFA agisce come una "stazione di rifornimento" lungo la linea in fibra ottica. Amplifica i segnali ottici direttamente senza convertirli in segnali elettrici, conferendogli vantaggi ineguagliabili:
Elevata potenza in uscita: In grado di amplificare più lunghezze d'onda contemporaneamente, supportando un gran numero di utenti.
Trasmissione trasparente: formato- e tariffa-agnostici, garantendo una forte compatibilità.
Basso rumore: Le eccellenti prestazioni del rumore mantengono la qualità del segnale.
Distribuendo strategicamente gli EDFA nel trunk della rete, gli operatori possono costruire reti CATV che coprono decine o addirittura centinaia di chilometri senza preoccuparsi dell'attenuazione del segnale.
Oltre EDFA: sfide ai margini della rete e soluzioni chiave-Ricevitori-ad alte prestazioni
Sebbene l'EDFA risolva i problemi di trasmissione della linea, il segnale potrebbe indebolirsi nuovamente a causa della distribuzione e dell'ulteriore trasmissione nel momento in cui raggiunge i punti di accesso dell'utente (ad esempio, edifici o case) e potrebbe contenere rumore introdotto dall'EDFA. In questa fase, un ricevitore FTTH ad alte-prestazioni è essenziale per la ricezione e la conversione del segnale di alta-qualità nell'"ultimo miglio".
È qui che entra in gioco un ricevitore AGC CATV+SAT IF RECEIVER (Automatic Gain Control CATV e Satellite IF Receiver) integrato con tecnologie avanzate. Un ricevitore progettato per i moderni servizi triple-play, come uno con le seguenti funzionalità, è fondamentale per garantire l'esperienza dell'utente finale-:
Supporto banda larga (45–2150 MHz): Supporta completamente i tradizionali segnali RF CATV e i segnali satellitari IF (SAT IF), soddisfacendo diverse richieste di accesso al servizio.
AGC ottico-integrato: Serve come "assicurazione intelligente" contro le fluttuazioni della potenza ottica. Quando la potenza ottica in ingresso varia a causa di variazioni della temperatura ambientale o di piccole perdite di collegamento, l'AGC (controllo automatico del guadagno) regola automaticamente il livello e il guadagno di uscita per garantire un'uscita del segnale stabile e affidabile senza intervento manuale, riducendo significativamente i costi operativi.
Tecnologia a rumore ultra-basso: Impiega componenti attivi avanzati come amplificatori GaAs per ridurre al minimo il rumore, migliorare il rapporto portante-a-rumore (CNR) e in particolare migliorare le prestazioni dei segnali amplificati da EDFA, offrendo una qualità video più chiara.
Eccellente linearità e planarità: Riduce efficacemente la distorsione, garantisce una potenza del segnale uniforme su tutti i canali e previene problemi come pixelizzazione o interruzioni in alcuni canali.
Fotorivelatore (PD) ad alta-linearità + CWDM-integrato: Utilizzando la tecnologia CWDM (Coarse Wavelength Division Multiplexing), può ricevere segnali da diverse lunghezze d'onda (ad es. segnali CATV da 1550 nm e segnali dati da 1490 nm/1310 nm) ed eseguire una conversione da ottica-a-elettrica di alta-qualità tramite un PD lineare-elevato, fornendo una sorgente di segnale pulita per l'elaborazione backend.
Elevata perdita di ritorno e applicazione-a fibra singola: funziona su una fibra single-core single-modale con elevata perdita di ritorno, riducendo le interferenze dei segnali riflessi e garantendo la stabilità del collegamento.
Sinergia tra EDFA e ricevitori intelligenti
In sintesi, lo scopo principale dell'EDFA è quello diCATVFTTHreti è quello di consentire la trasmissione remota, efficiente e ad alta-capacità di segnali ottici, che funge da base per la costruzione di reti estese. Ai margini della rete, un ricevitore IF CATV+SAT integrato con AGC ottico, rumore ultra-basso, CWDM e altre tecnologie funge da guardiano finale garantendo la fornitura di segnali di alta-qualità agli utenti. Insieme, costituiscono la spina dorsale delle moderne reti a banda larga e di servizi video in fibra ottica-ad alta velocità, stabili e affidabili.
Per gli operatori di rete e i produttori di apparecchiature, la scelta di un ricevitore ad alte-prestazioni con le funzionalità di cui sopra è una decisione strategica per ottimizzare le prestazioni della rete, aumentare la soddisfazione degli utenti e ridurre i costi operativi complessivi.
