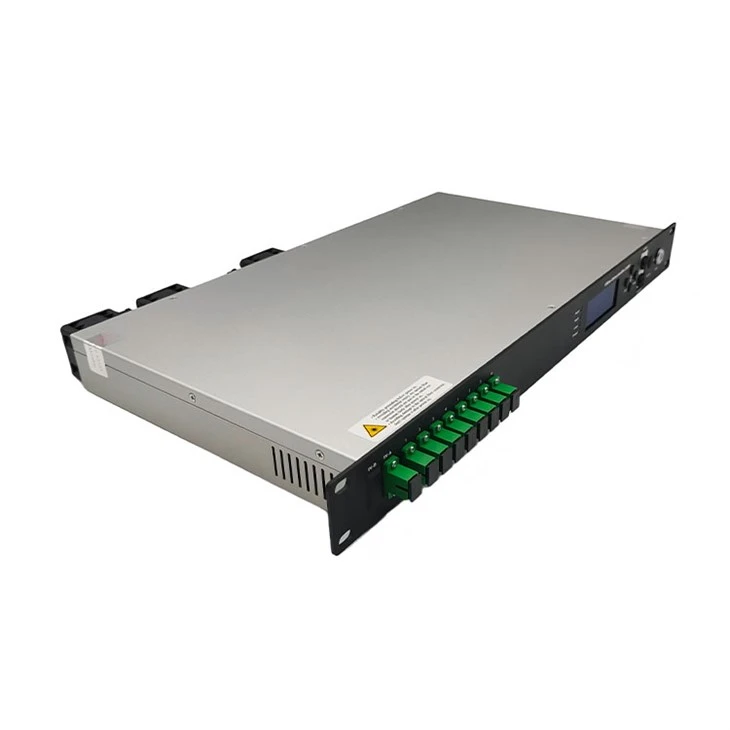

Panoramica del prodotto
L'amplificatore ottico GCA 6051-YZ utilizza la ben-nota fibra a doppio rivestimento drogata con erbio-itterbio-co{5}}ad alte prestazioni e laser a pompa a basso rumore. Ha un design del circuito affidabile e un design efficiente di dissipazione del calore. La potenza di uscita totale massima dell'intera macchina può raggiungere +36dBm e supporta fino a 32 uscite, con interruttore ottico opzionale, CWDM e rilevamento RF. Fornisce software di gestione della rete con protocollo SNMP e gestione della rete WEB, adatto per la trasmissione amplificata del segnale ottico downstream da 1550 nm nella rete FTTH.
Diagramma a blocchi
Parametro della tecnica
|
Articolo |
Unità |
Parametri della tecnica |
Osservazione |
|
|
Larghezza di banda operativa |
nm |
1545 - 1565 |
||
|
Intervallo di potenza in ingresso ottico |
dBm |
-5-+10 |
||
|
Massima potenza di uscita ottica |
dBm |
36 |
||
|
Stabilità della potenza in uscita |
dBm |
±0.5 |
||
|
Figura di rumore |
dB |
Inferiore o uguale a 6,0 |
Potenza ingresso ottico0dBm |
|
|
Perdita di rendimento |
Ingresso |
dB |
Maggiore o uguale a 45 |
|
|
Produzione |
dB |
Maggiore o uguale a 45 |
||
|
Tipo di connettore ottico |
SC/APCLC/UPC |
|||
|
C/N |
dB |
Maggiore o uguale a 50 |
Condizioni di prova secondo GT/T 184-2002 |
|
|
C/CTB |
dB |
Maggiore o uguale a 63 |
||
|
C/CSO |
dB |
Maggiore o uguale a 63 |
||
|
Tensione di alimentazione |
V |
CA 160 V - 250 V (50 Hz), CC 48 V |
||
|
Consumo energetico |
W |
Inferiore o uguale a 65 |
|
|
Intervallo di temperatura operativa |
grado |
-10 - +45 |
|
|
Intervallo di temperatura di conservazione |
grado |
-30 - +70 |
|
|
Umidità relativa operativa massima |
% |
Max 95% senza condensa |
|
|
Dimensione |
mm |
437(L)×442(W)×44(H) |

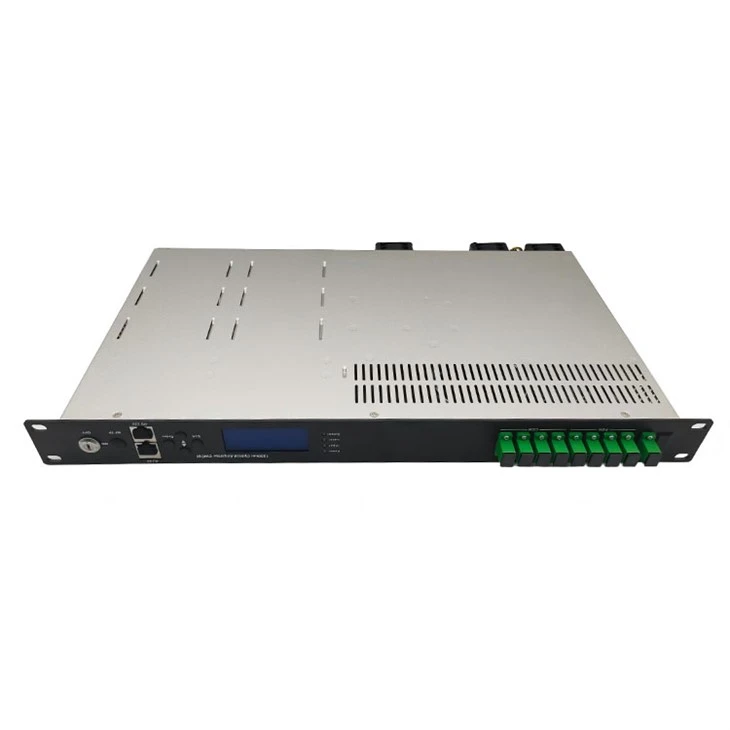

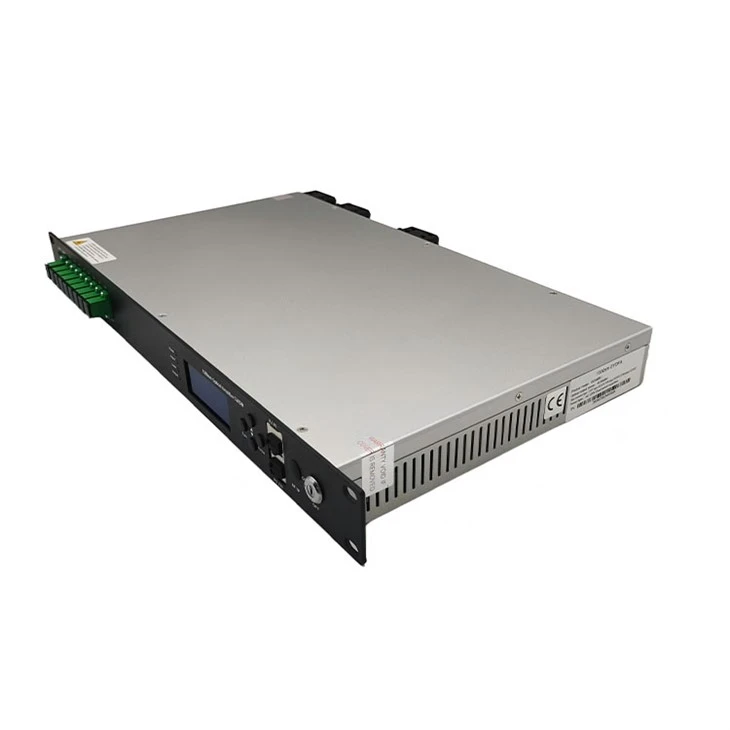

Descrizione del pannello frontale
|
1. Indicatore di alimentazione: un alimentatore a commutazione funziona: giallo; due alimentatori a commutazione funzionano – verde. |
|
2. Indicatore di potenza in ingresso ottico: questa luce si accende quando la potenza in ingresso ottico è > -10 dBm. |
|
3. Indicatore dello stato di funzionamento della pompa: la luce rossa indica che la pompa non funziona, ma i parametri della macchina sono normali; la luce rossa lampeggiante indica che la macchina è guasta, per il motivo del guasto correlato vedere il menu allarmi del menu display; la luce verde significa che la pompa funziona normalmente |
|
4. Indicatore di potenza in uscita ottica: questa luce si accende quando la potenza in uscita ottica è > +10dBm. |
|
Schermo LCD a matrice 5. 160×32 punti- |
|
6. Visualizzare il tasto Esci o Annulla del menu di configurazione. |
|
7. Visualizzare il tasto su o aumentare del menu di configurazione. |
|
8. Visualizzare il tasto Giù o Diminuisci del menu di configurazione. |
|
9. Visualizzare il tasto Invio del menu di configurazione. |
|
10. Tasto di commutazione del laser della pompa: "ON" significa che il laser della pompa è aperto e "OFF" significa che il laser della pompa è chiuso. Assicurarsi che la chiave sia in posizione "OFF" prima di accendere. Dopo aver superato l'auto-test, ruotare la chiave in posizione "ON" in base al messaggio visualizzato. |
|
11. Ingresso segnale ottico |
|
12. Uscita segnale ottico |

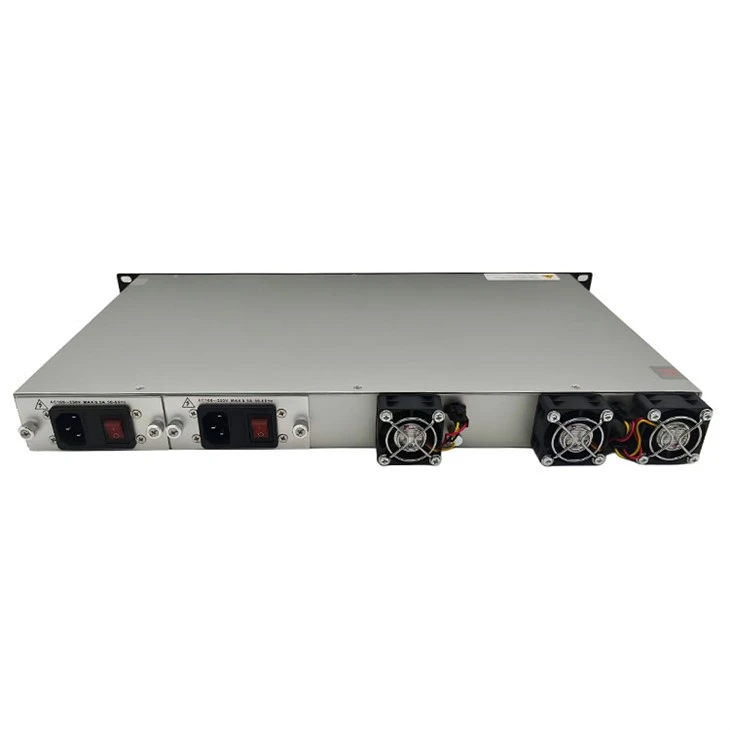

Descrizione del pannello posteriore
|
1. Uscita ventola. |
2. Interfaccia RS232. |
|
3. La porta di ingresso CA 220 V dell'alimentatore 1. |
4. Il fusibile dell'alimentatore 1. |
|
5. L'interruttore di alimentazione 1. |
6. La porta di ingresso CA 220 V dell'alimentatore 2. |
|
7. Il fusibile dell'alimentazione 2. |
8. L'interruttore di alimentazione 2. |
|
9. Perno di terra del telaio |
10. Interfaccia LAN |
