Descrizione

L'amplificatore 1.2G di GME è un amplificatore di dimensioni compatte a basso-costo e ad alta-affidabilità. Dispone di un'ampia larghezza di banda e di una capacità di uscita di alto livello/elevata pendenza che offre prestazioni affidabili supportando le frequenze DOCSIS 3.1 fino a 1,22 GHz. Il design unico offre configurazioni per requisiti di larghezza di banda upstream da 42, 85 o 204 MHz.

Le applicazioni dell'amplificatore per installazioni di reti HFC avanzate per interni in condomini, hotel, scuole, ospedali..., con elevati requisiti di amplificazione RF. Progettato con guadagno elevato, questo amplificatore può essere montato direttamente a parete con maggiori proprietà di dissipazione del calore e basso consumo energetico.

Questo amplificatore CATV per edifici utilizza le ultime versioni della tecnologia GaAs Push Pull da 1,22 GHz che forniscono prestazioni di distorsione superiori e una bassa figura di rumore.

I controlli di facile utilizzo per i tecnici sono dotati di attenuatori ed equalizzatori variabili che facilitano una maggiore flessibilità durante la regolazione dell'amplificatore. L'alimentatore interno accetta tensioni di ingresso da 100-240 V a frequenze di 50 o 60 Hz senza regolazione.

Guadagno diretto 38 dB, guadagno inverso 27 dB.
Consente un'elevata larghezza di banda diretta fino a 1220 MHz

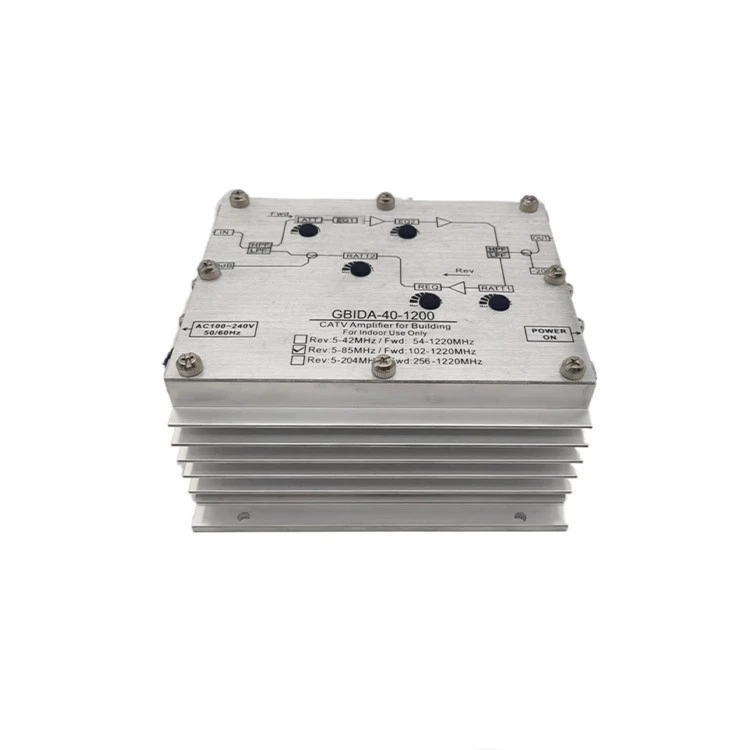

Opzioni di filtro Diplex disponibili 42/54, 85/102, 204/256 MHz.

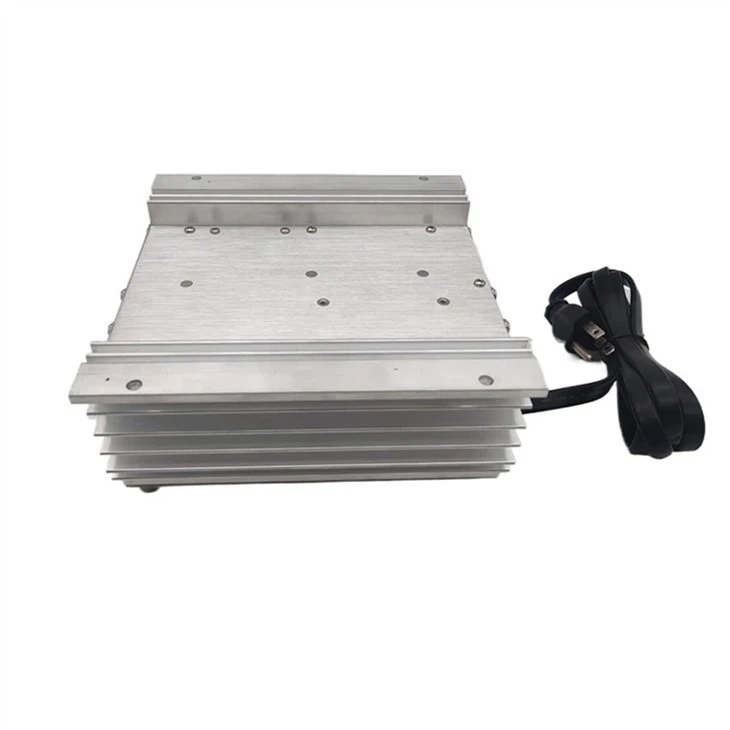

Il telaio in alluminio fornisce un'eccellente dissipazione del calore.

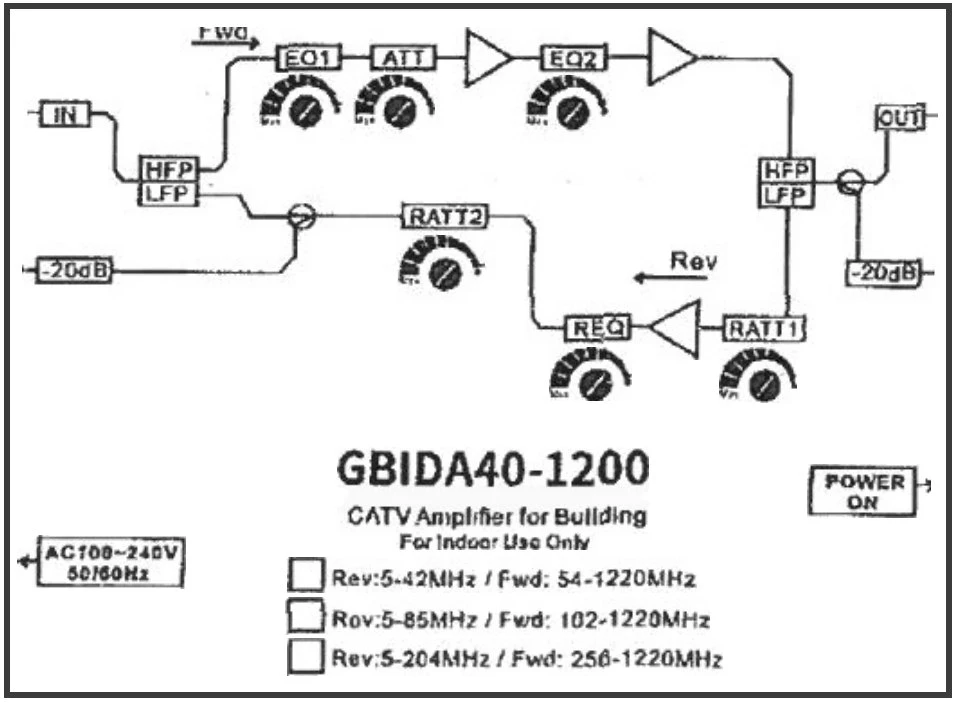

Attenuatori variabili ed equalizzatori.

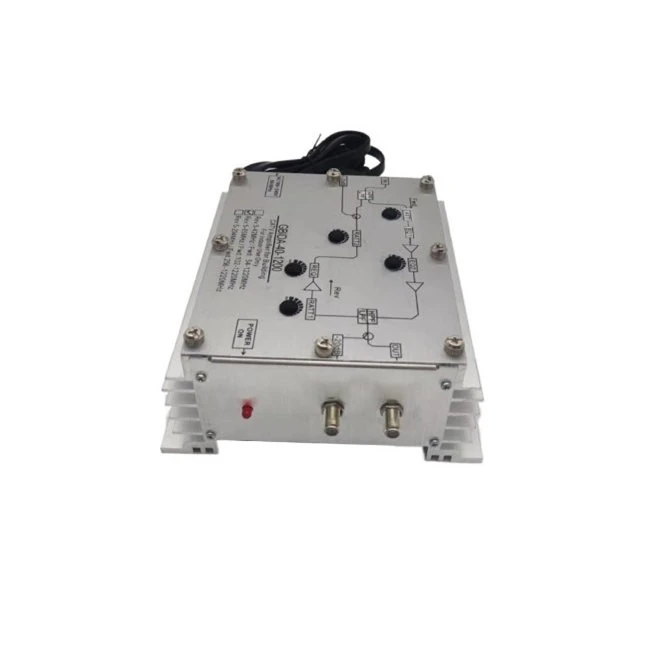

Punti di test di ingresso/uscita esterni da -20 dB.
Protezione da sovratensione fino a 6 kV/3 kA sulle porte IN/OUT.
Alimentazione di commutazione interna 100-240 V CA.

Specifica

Luogo di origine: Guangdong, Cina
Numero di modello: GDAMP-044 (GBIDA-40-1200-85)
Parametro	Inoltrare	Inversione	Unità	Note
Larghezza di banda	54/102/256-1220	5-42/85/204	MHz
Guadagno	38	27	dB
Planarità	±1	±0.75	dB
Perdita di rendimento	-14	-16	dB
Punto di prova RF	-20±1	-20±1	dB	dentro/fuori
Gamma di controllo dell'equalizzatore	0-18	0-18	dB
Campo di controllo dell'attenuatore	0-20	0-20	dB
Livello di uscita di riferimento	48	46	dBmv
CTB	-66		dBc	Livello di uscita 33/48 dBmv (15 dB Tilt 54/1220 MHz), 79 canali NTSC, digitale a -6 dB da 550 MHz fino a 1,2 GHz
CSO	-65		dBc
DTO		-72	dBc
DSO		-60	dBc
Modulazione del ronzio	-65	-72	dBc
Figura di rumore	6	6	dB
Ritardo del gruppo	Inferiore o uguale a 35 (intervallo 3,58 MHz)	Inferiore o uguale a 35 (intervallo 3,58 MHz)	nsec
Resistenza alle sovratensioni	6KV, 3KA			Porta di entrata/uscita
Adattatore di alimentazione	Ingresso 100-240 50-60Hz	Uscita 24 Vcc 1A
