Descrizione

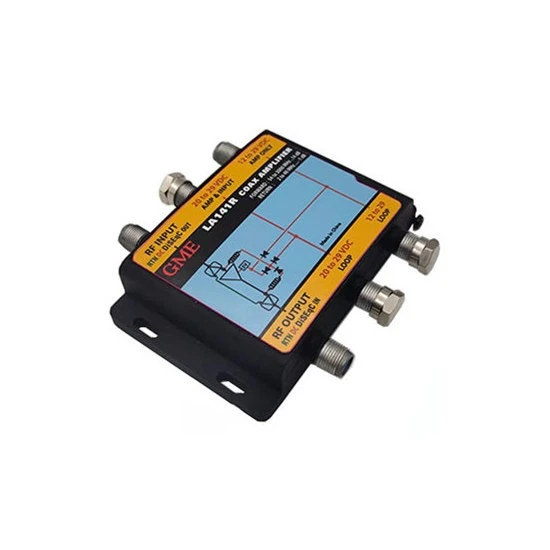

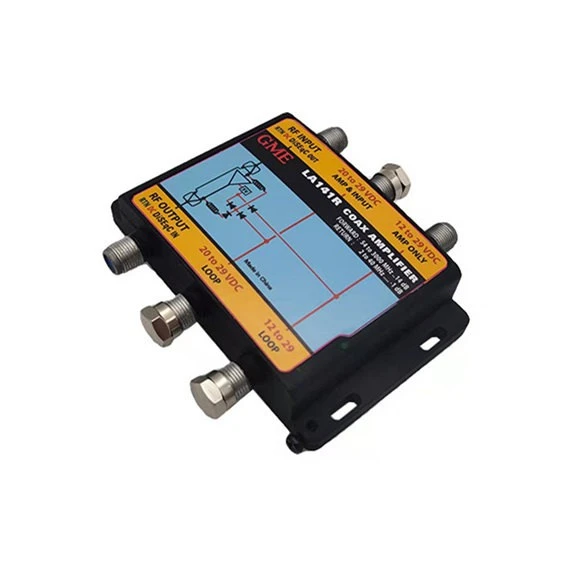

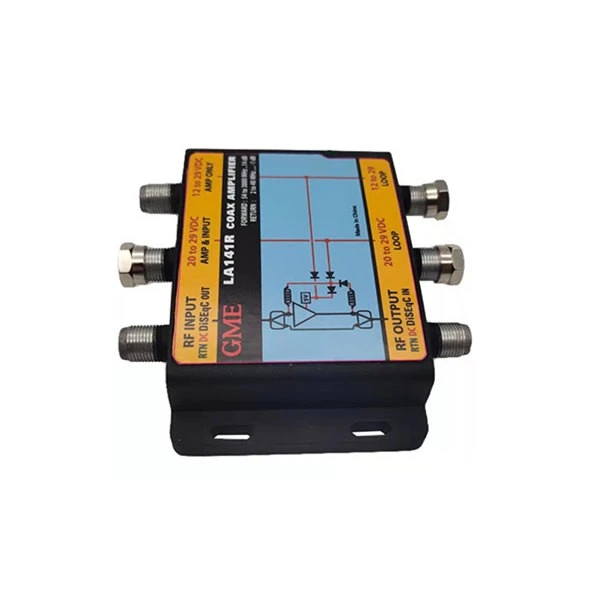

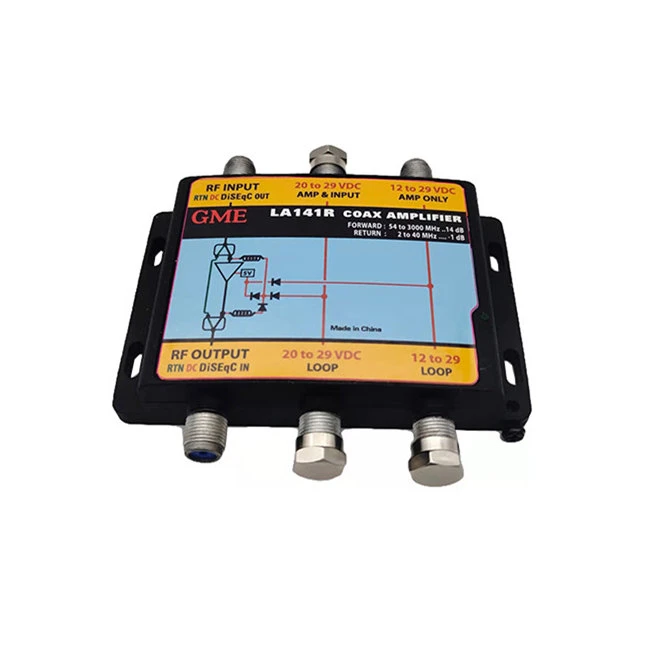

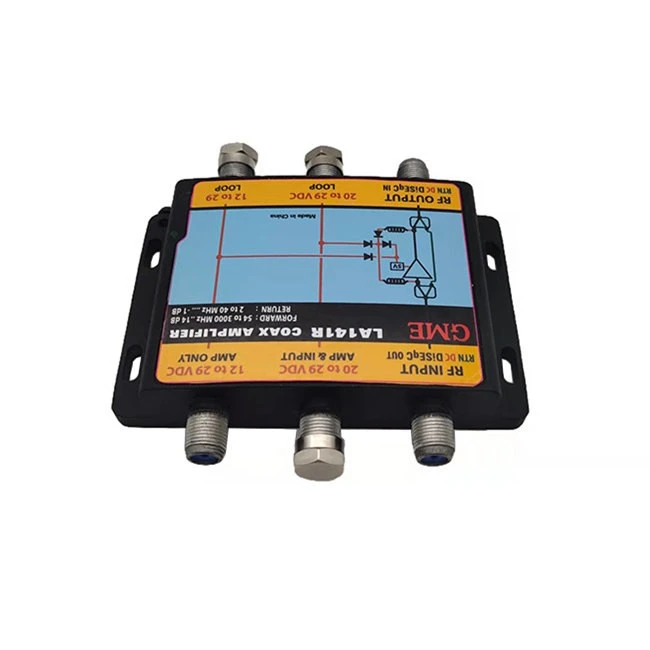

Amplificatore alimentato in linea DBS, OTA, CATV da 54 a 3000 MHz con guadagno diretto e ritorno passivo sottobanda da 2 a 42 MHz.

SITUAZIONE

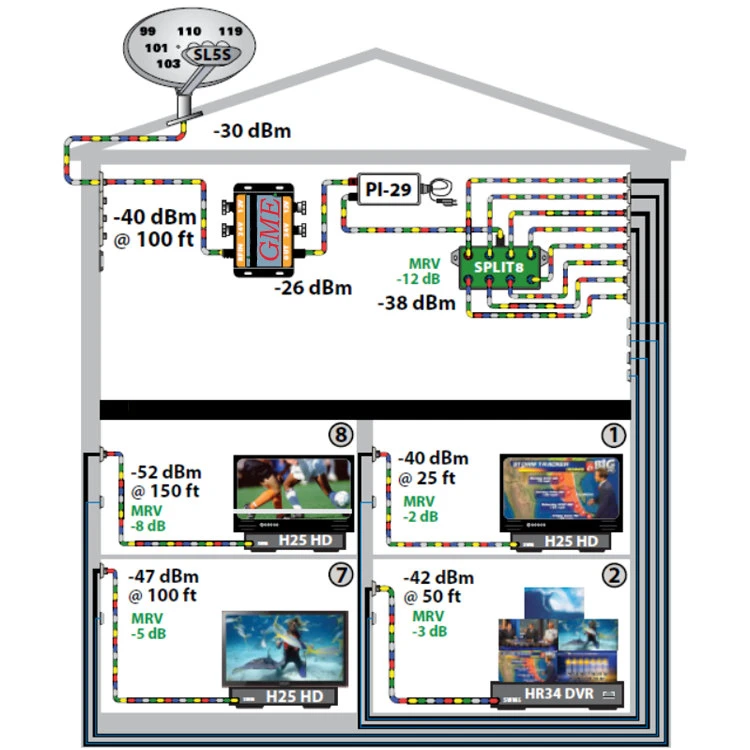

L'uscita di uno switch LNB o DBS è suddivisa in più stanze o appartamenti e i livelli del segnale del ricevitore sono bassi in luoghi distanti.

SOLUZIONE

ModelloLA141L'amplificatore di guadagno in linea aumenta i livelli del segnale via cavo e DBS impostando la perdita di 150 piedi di RG-6 durante il passaggio dei segnali di controllo del modem dati e del ricevitore dal ricevitore allo switch.

CONSIDERAZIONI CORRELATE

Questo prodotto è un amplificatore coassiale universale. Questo amplificatore Gain In Line funziona con OTA, CATV, DBS e SWM. Include il ritorno passivo della sottobanda da 22 kHz a 42 MHz. Il modello SD SWMA2 trasmette bidirezionalmente segnali di controllo del ricevitore e della banda E MoCA da 2 a 806 MHz per applicazioni in cui è richiesto MoCA all'ingresso e all'uscita dell'amplificatore.

Specifica

Luogo di origine: Guangdong, Cina
Numero di modello: GDAMP-009 (LA141)
ARTICOLO	TIPICO	LIMITE CQ	CONDIZIONI DI PROVA
Freq. Allineare
Percorso in avanti			950-2150 MHz
Percorso di ritorno			22KHz-3MHz
Guadagno
	+11dB	+10dB min	950 MHz
	+12dB	+11dB min	1450 MHz
	+14dB	+13dB min	1750 MHz
	+15dB	+14dB min	2150 MHz
	+14dB	+13dB min	2400 MHz
Perdita di inserzione	-1,2 dB	-2,5 dB massimo	22KHz-3MHz
Perdita di ritorno
Ingresso	-15dB	-12 dB minimo	950-2150 MHz
	-12dB	-10 dB minimo	2151-2400 MHz
Produzione	-12dB	-10 dB minimo	950-2150 MHz
	-13dB	-11 dB minimo	2151-2400 MHz
Capacità di ingresso
Compressione 1dB	112dBuV	110dBuVmax	Con ingresso a 950 MHz
Tensione di lavoro		12-21 Vcc
Impedenza		75 ohm	Porta di ingresso/uscita
Connettore		Tipo F femmina	Porta di ingresso/uscita
