Descrizione

• Gamma di frequenza a banda larga da 40 a 2.300 MHz Il design del circuito stampato-multistrato SMD multistrato ad alte prestazioni garantisce un elevato isolamento da porta a porta per fornire protezione portante spuria e ridurre al minimo l'interazione indesiderata dei canali, riducendo la distorsione dell'immagine.

• Multiswitch digitale 3X4 Le porte ad alta perdita di ritorno in uscita progettate specificatamente per reti MDU e applicazioni con abbonati multipli riducono le microriflessioni, migliorano il recupero dei dati e riducono le distorsioni armoniche.

• Il semplice design dell'interfaccia del connettore di tipo F- consente di instradare i segnali satellitari e dell'antenna a 4 o 8 uscite.

• La matrice di diodi PIN ad alte-prestazioni riduce il tempo di trasferimento della polarità e gli artefatti digitali garantendo una qualità dell'immagine costante.

• Il segnale dell'antenna si combina con il satellite in uscita (alcuni modelli), eliminando la combinazione esterna, riducendo i costi e il disordine.

• Compatibile con i servizi satellitari Direct to Home che forniscono la commutazione di tensione e tono per la selezione della polarità.

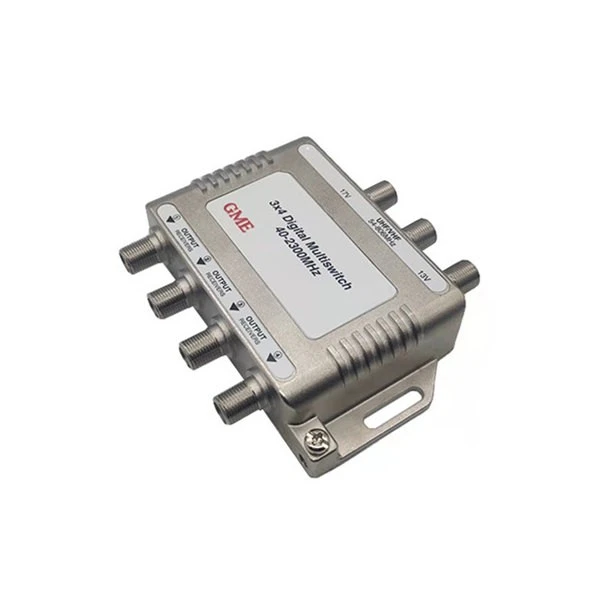

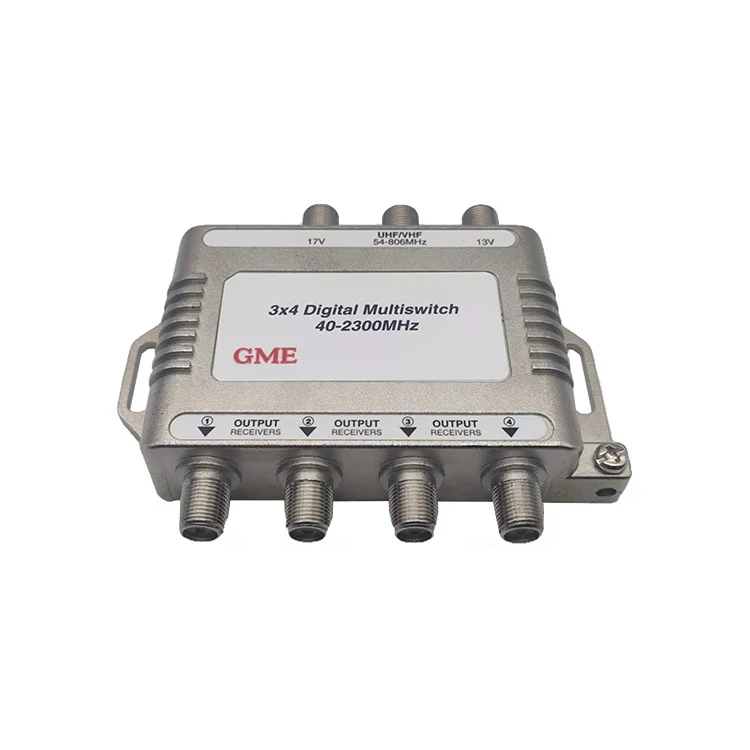

• Multiswitch digitale 3X4 compatibile con Dish e DirectV.

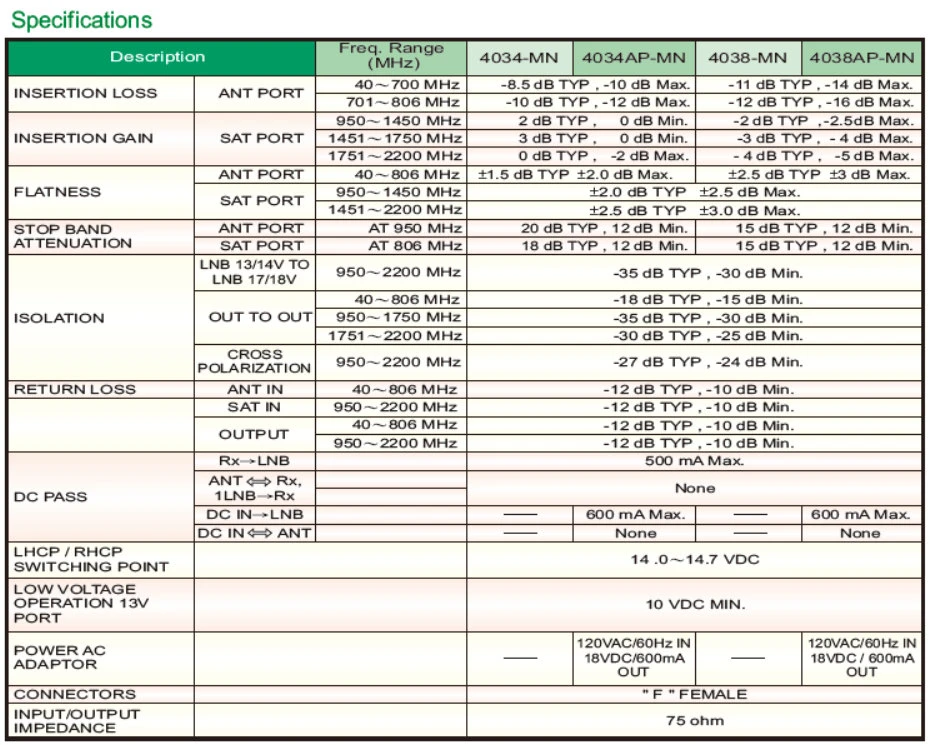

Specifica

Luogo di origine: Guangdong, Cina

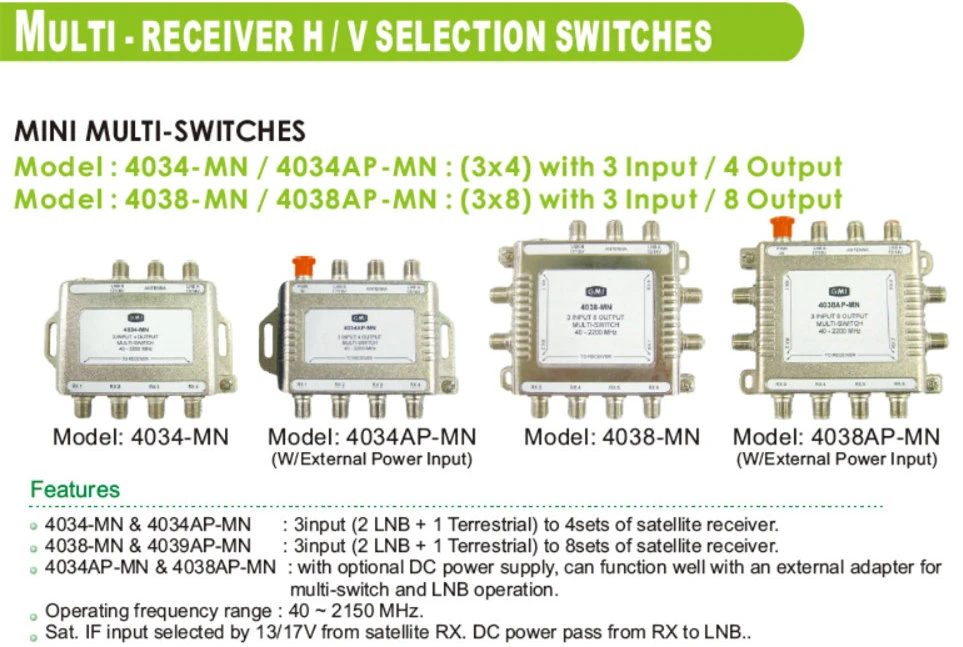

MODELLO N.: GDMS-001 (4034MN)
Descrizione		Freq. Portata (MHZ)
PERDITA DI INSERZIONE	PORTO DELLA FORMICA	40~700 MHz	-8,5 dB TIPO, -10 dB massimo.
PERDITA DI INSERZIONE	PORTO DELLA FORMICA	701~806 MHz	-10 dB TIPO, -12 dB max.
GUADAGNO DI INSERZIONE	PORTO SAT	950~1450 MHz	2 dB TIPO, O dB Min.
		1451~1750 MHz	3 dB TIPO, O dB Min.
		1751~2200 MHz	0 dB TIPO, -2 dB max.
Planarità	PORTO DELLA FORMICA	40~806 MHz	±1,5 dB TIPO +2.0 dBMax.
	PORTO SAT	950~1450 MHz	+2.0 dB TIPO +2.5 dB max.
	PORTO SAT	1451~2200 MHz	+2.5 dB TIPO ±3,0 dB max.
STOP BANDA	PORTO DELLA FORMICA	A 950 MHz	20 dB TIPO, 12 dB minimo.
ATTENUAZIONE	PORTO SAT	A 806 MHz	18 dB TIPO, 12 dB minimo.
ISOLAMENTO	LNB 13/14V TO	950~2200 MHz	-35 dB TIPO, -30 dB minimo.
	LNB 17/18V	950~2200 MHz	-35 dB TIPO, -30 dB minimo.
	FUORI VERSO FUORI	40~806 MHz	-18 dB TIPO, -15 dB min.
		950~1750 MHz	-35 dB TIPO, -30 dB minimo.
		1751~2200 MHz	-30 dB TIPO, -25 dB minimo.
	ATTRAVERSO	950~2200 MHz	-27 dB TIPO, -24 dB minimo.
	POLARIZZAZIONE	950~2200 MHz	-27 dB TIPO, -24 dB minimo.
PERDITA DI RITORNO	FORMICA DENTRO	40~806 MHz	-12 dB TIPO, -10 dB minimo.
	SEDUTO	950~2200 MHz	-12 dB TIPO, -10 dB minimo.
	PRODUZIONE	40~806 MHz	-12 dB TIPO, -10 dB minimo.
	PRODUZIONE	950~2200 MHz	-12 dB TIPO, -10 dB min
PASSAGGIO DC	Rx-LNB		500 mAmax.
	ANTRx,		Nessuno
	1LNB→Rx		Nessuno
	DC IN-LNB
	DC INANT		-
LHCP/RHCP			14,0~14,7 VCC
PUNTO DI CAMBIO			14,0~14,7 VCC
BASSA TENSIONE			10 VCC MINIMO.
FUNZIONAMENTO 13V
PORTA
ALIMENTAZIONE CA	-
ADATTATORE	-
CONNETTORI	"F" FEMMINA
INGRESSO/USCITA	75 ohm
IMPEDENZA	75 ohm
