Descrizione
L'MSR-516 montato su rack è compatibile con i sistemi di ricezione parabolica fase tre DIRECTV consentendo 4 ingressi LNB e 1 antenna e fornendo 16 uscite. 5X16 Multiswitch satellitare montato su rack Viene fornito un tono costante da 22 kHz su 2 delle porte di ingresso e vengono forniti 14 o 18 volt CC per alimentare l'LNB e condurre la commutazione interna.

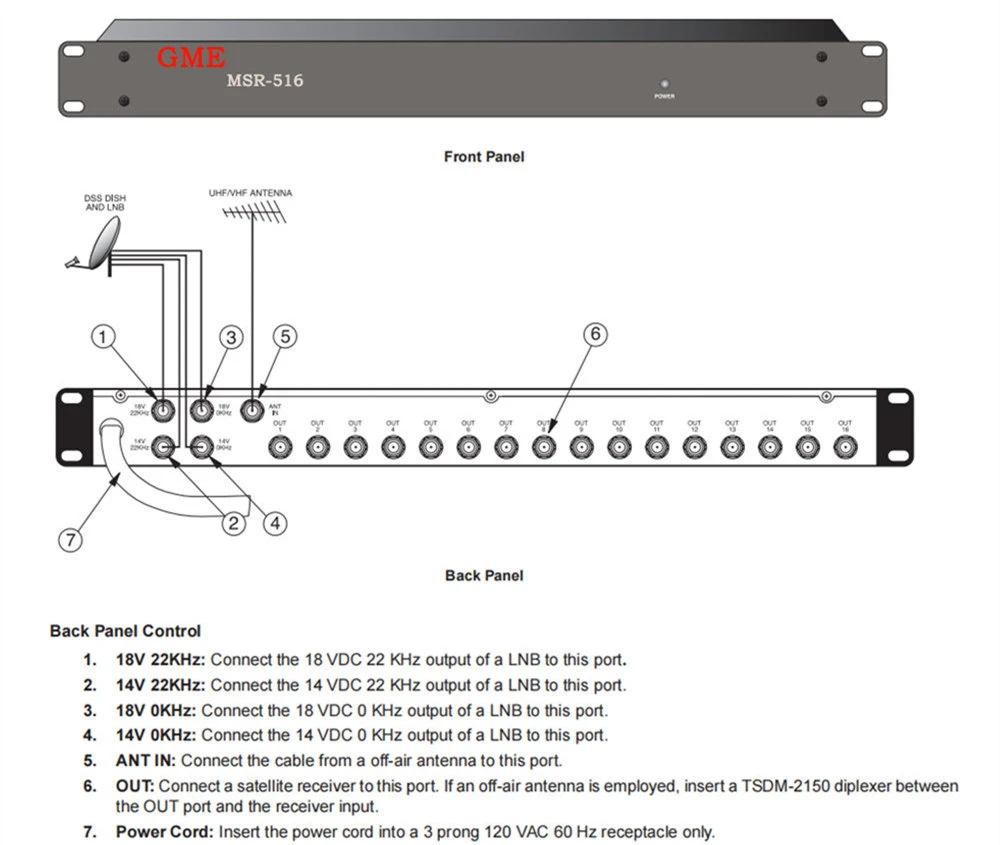

- Il design semplice dell'interfaccia a 5 ingressi fornisce 4 ingressi con polarità satellitare più 1 antenna off-air e 16 uscite, per un'installazione rapida.
- Multiswitch satellitare montato su rack 5X16 Ampia gamma di frequenze 40~2150 MHz.
- Compatibile con DIRECTV Fase III e altri sistemi di ricezione che utilizzano la matrice di diodi PIN con commutazione di tono a 22kHz riduce il tempo di trasferimento della polarità e gli artefatti digitali, fornendo una qualità dell'immagine costante.
- Sono forniti 14 o 18 volt CC e tono a 22kHz per alimentare l'LNB e condurre la commutazione interna L'amplificatore integrato-compensa le perdite di inserzione, riducendo la necessità di amplificazione esterna. L'alimentatore interno ad alta efficienza-per impieghi gravosi elimina i requisiti eccessivi di assorbimento di corrente sui ricevitori.
Specifica
|
Luogo di origine: Guangdong, Cina |
|||
|
Numero di modello: GDMS-003-2 (MSR-516) |
|||
|
ARTICOLO |
TIPICO |
LIMITE CQ |
CONDIZIONI DI PROVA |
|
FREQ. ALLINEARE |
|
|
|
|
FORMICA DENTRO |
|
|
54~806 MHz |
|
SEDUTO |
|
|
950~2150 MHz |
|
FUORI |
|
|
54~2150 MHz |
|
PERDITA DI INSERZIONE / (ANT IN) |
0dB |
-1,5 dBmassimo. |
54 ~ 550 MHz |
|
0dB |
-2,5 dBmassimo. |
551 ~ 806 MHz |
|
|
GUADAGNO (SAT IN) |
4 dB |
2 dB minimo |
950 ~1750 MHz |
|
2dB |
0 dBMin |
1751 ~ 2150 MHz |
|
|
ISOLAMENTO |
|
|
|
|
POLARIZZAZIONE CROCE |
- 30 dB |
- 25 dB minimo |
950 ~ 2150 MHz |
|
FUORI VERSO FUORI |
- 15 dB |
- 14 dB minimo |
54 ~ 806 MHz |
|
- 30 dB |
- 28 dB minimo |
950 ~ 2150 MHz |
|
|
SEDUTO A SABATO |
- 40 dB |
- 35 dB minimo |
950 ~ 2150 MHz |
|
STOP ATTENUAZIONE BANDA |
2 0 dB |
15 dB minimo |
PORTA ANT @ A 950 MHz |
|
|
2 0 dB |
15 dB minimo |
PORTA SAT @ AT 806 MHz |
|
PERDITA DI RITORNO |
|
|
|
|
INGRESSO/USCITA |
- 6 dB |
- 5dB min |
54 ~ 806 MHz |
|
- 10 dB |
- 8 dB minimo |
950 ~ 1450 MHz |
|
|
- 8 dB |
- 6 dB minimo |
1451 ~ 2150 MHz |
|
|
CAPACITÀ DI INGRESSO |
|
|
|
|
(COMPRESSIONE 1dB) |
|
|
|
|
FORMICA DENTRO |
108 dBuV |
106 dBuVmin |
ALL'INGRESSO 67,25 MHz |
|
SEDUTO |
110 dBuV |
108 dBuVmin |
IN INGRESSO A 950 MHz |
|
PUNTO DI CAMBIO LHCP/RHCP |
|
14,0~15,0 VCC |
|
|
PUNTO DI COMMUTAZIONE MULTI-SW 22KHz |
|
150~300 Vp-p |
Segnale di prova ad onda quadra |
|
|
|
|
Nessun meccanico |
|
SEGNALE DI USCITA 22KHz |
|
|
|
|
FREQUENZA CARATTERE |
|
22±4KHz |
|
|
AMPIEZZA |
|
650±250 mVp-p |
|
|
BIAS TENSIONE/CORRENTE |
|
|
|
|
TENSIONE DI BIAS FISSA LNB |
|
|
|
|
PORTA 13V/0KHz 13V/22KHz |
|
12,8~13,5 VCC |
0~300 mA |
|
PORTA 18V/0KHz 18V/22KHz |
|
17,9~18,9 VCC |
0~450 mA |
|
INGRESSO POTENZA |
|
120 V CA ± 10% 60 Hz |
|
|
CONNETTORE |
|
Tipo "F" Femmina |
TUTTI I PORTI |
|
IMPEDENZA |
|
75Ohm |
TUTTI I PORTI |
