Introduzione
Poiché le reti Fiber{0}}to{1}}the-home (FTTH) diventano lo standard globale per la banda larga ad alta-velocità, comprendere i componenti critici che ne garantiscono le prestazioni è essenziale per gli operatori. Tra questi, l'Ricevitore ottico FTTHsvolge un ruolo fondamentale nella fornitura di servizi video, vocali e dati senza soluzione di continuità agli-utenti finali. Questo post del blog approfondisce i fondamenti dei ricevitori ottici FTTH, le loro specifiche tecniche e il motivo per cui sono importanti per gli operatori di rete.
1. Cos'è un ricevitore ottico FTTH?

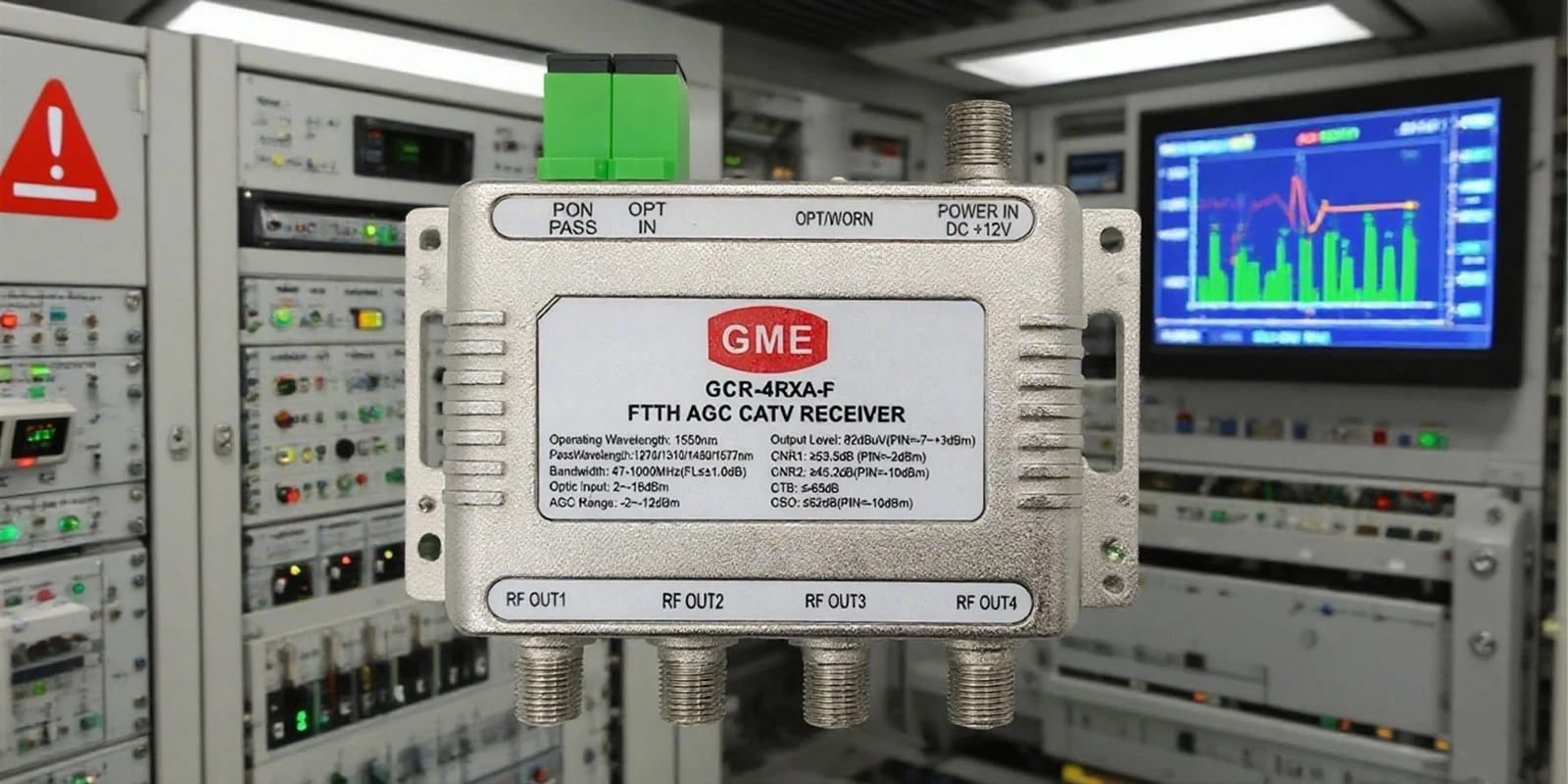

Un ricevitore ottico FTTH è un dispositivo installato presso la sede dell'utente (ad esempio, abitazioni o uffici) per convertire i segnali ottici trasmessi tramite cavi in fibra in segnali elettrici per la distribuzione tramite cavi coassiali o reti Ethernet. Funge da ponte tra la rete ottica passiva (PON) e i dispositivi-rivolti al cliente (ad esempio, set-top box, router o TV).
Funzioni chiave:
Conversione fotoelettrica: Traduce i segnali luminosi (tipicamente a lunghezze d'onda di 1310 nm/1550 nm) in segnali elettrici RF.
Amplificazione del segnale: Aumenta la potenza del segnale per garantire livelli di uscita ottimali (ad esempio, 72–95 dBμV).
Riduzione del rumore: riduce al minimo la degradazione del segnale utilizzando amplificatori a basso-rumore (la tecnologia GaAs è comune).
2. Componenti chiave e come funzionano
I moderni ricevitori ottici FTTH integrano componenti avanzati per migliorare affidabilità e prestazioni:
Fotodiodo: Solitamente un fotodiodo PIN, che converte la luce in segnali elettrici con elevata efficienza quantica (70–90%) e bassa corrente di buio.
Rete di adattamento di impedenza: Garantisce un trasferimento efficiente del segnale tra il fotodiodo e l'amplificatore.
Amplificatore-rumore basso (LNA): Fondamentale per mantenere l'integrità del segnale; spesso costruito utilizzando chip GaAs per un rumore minimo.
AGC basato su microprocessore-: regola automaticamente il guadagno in base ai livelli di potenza in ingresso (ad esempio, da -18 dBm a 0 dBm) per stabilizzare l'uscita.
Filtri WDM: attiva i servizi triple-play (video, voce, dati) separando le lunghezze d'onda (ad esempio, 1310 nm/1490 nm/1550 nm).
Principio di funzionamento:
I segnali ottici entrano nel ricevitore tramite un connettore SC/APC o FC/APC. Il fotodiodo li converte in segnali elettrici, che vengono poi amplificati, filtrati e emessi attraverso le porte RF (ad esempio, connettori di tipo F-).
3. Specifiche tecniche che gli operatori dovrebbero conoscere
Per gli operatori, la scelta del giusto ricevitore ottico richiede attenzione a questi parametri:
| Parametro | Valore tipico | Importanza |
| Gamma di lunghezze d'onda | 1100–1600 nm | Compatibilità con i sistemi PON (GPON/EPON). |
| Intervallo di potenza in ingresso | Da -18 dBm a 0 dBm | Determina la sensibilità e la gamma dinamica. |
| Livello di uscita | 72–95 dBμV | Garantisce una potenza del segnale sufficiente per i dispositivi-dell'utente finale. |
| Figura di rumore (NF) | Inferiore o uguale a 2,5 dB | Fondamentale per il mantenimento della qualità del segnale (CNR maggiore o uguale a 52 dB). |
| MER | Maggiore o uguale a 32 dB | Essenziale per l'integrità del segnale digitale (ad esempio, per IPTV). |
| Consumo energetico | <1–3 W | Costi operativi rossi e gestione termica. |
4. PerchéRicevitori ottici FTTHQuestione per gli operatori
Efficienza dei costi: i ricevitori moderni semplificano la connettività dell'ultimo-miglio, sostituendo la costosa infrastruttura in rame.
A prova di futuro-: supporta applicazioni-con larghezza di banda elevata (ad es. video 4K/8K, IoT) e velocità dati fino a 10 Gbps.
Esperienza dell'utente: Funzionalità come il controllo automatico del guadagno (AGC) garantiscono prestazioni stabili nonostante le fluttuazioni della potenza in ingresso.
Integrazione Triple-Play: Con la tecnologia WDM, un singolo ricevitore può gestire video, voce e dati.
5. Considerazioni sulla distribuzione
Resilienza ambientale: Scegliere ricevitori con ampie temperature operative (da -40 gradi a 85 gradi) per uso esterno.
Flessibilità dell'AGC: Optare per ricevitori con gamme AGC programmabili (ad esempio, da -12 dBm a -2 dBm) per adattarsi alle variazioni della rete.
Sicurezza e affidabilità: Dare priorità ai modelli con protezione da sovratensione (ad esempio, conformità IEC 1000-4-5) per prevenire danni causati da picchi di tensione.
6. Tendenze future
Miniaturizzazione: Design compatti (ad es. 75 mm × 66 mm × 28 mm) per installazioni con limiti di spazio-.
Funzionalità di risparmio energetico-: Sensori a infrarossi per spegnere i ricevitori non utilizzati.
Sensibilità migliorata: Ricerca di tecniche di ricezione coerenti per prestazioni migliori.
Ricevitori ottici FTTHsono indispensabili per fornire servizi a banda larga-di alta qualità. Comprendendone le sfumature tecniche e le capacità in evoluzione, gli operatori di rete possono ottimizzare gli investimenti, aumentare la soddisfazione degli utenti e costruire reti robuste-pronte per il futuro.
