Introduzione:
Il ricevitore ottico è per la televisione digitale, fibra a casa. Questa macchina adotta il tubo di ricezione ottico ad alta sensibilità. Integrazione flessibile dell'applicazione, applicazione della fibra alla rete domestica.
È CWDM incorporato, adatto per il sistema a tre lunghezze d'onda a tre fibre, lunghezza d'onda operativa CATV 1550nm, lunghezza d'onda del passaggio 1270/1310/1490/1577nm, può connettere comodamente l'onu di Epon, Gpon.xg (S) PON PON
- Distanza di trasmissione fino a 20 km
- Rumore extra-basso
- Intervallo di potenza ottica di ricezione dinamica ampia: all'interno del pin =-16, mer maggiore o uguale a 36db
- APPLICABILE XG (S) PON, GPON, EPON, compatibile con qualsiasi tecnologia FTTX PON
- Può salvare un gran numero di risorse di alimentazione ottica, ridurre notevolmente il costo di configurazione della rete
- Entro 47 ~ 1000 mHz larghezza di banda, tutte con eccellente caratteristica di piattalità (FL inferiore o uguale a ± 1db)
- Custodia in metallo, offerta di salvaguardia per dispositivi sensibili optoelettronici
- Livello di output elevato, può essere utilizzato da molti utenti
- Assumi a basso consumo di energia, prestazioni elevate, prestazioni ad alto costo
- Protezione da aumento di 6kv su tutte le porte
- Supporto 4 RF Out Max
Specifiche
|
Lunghezza d'onda CATV |
1550 ± 10 nm |
Resistenza RF in uscita |
75Ω |
|
|
Lunghezza d'onda pon |
1270/1310/1490/1577nm |
Perdita di ritorno in uscita |
Meno o uguale a 14 dB |
|
|
Potenza di input ottica |
-18-+2 dbm |
Perdita di rendimento ottico |
Maggiore o uguale a 55 dB |
-9 DBM Potenza di input ottica, 60 canali PAL |
|
Gamma AGC ottica |
-12--2 dbm |
C/CSO |
Maggiore o uguale a 55 dB |
|
|
Porta di input ottica CATV |
SC/APC |
C/ctb |
Maggiore o uguale a 55 dB |
|
|
Pon Optical Reflect Port |
SC/PC |
Mer |
Maggiore o uguale a 31 dB |
-15 DBM Ottica Input Power |
|
Connettore RF |
Tipo F Imperial F. |
Tensione di ingresso |
+12V |
|
|
Frequenza |
47-1000 MHz |
Dissipazione del potere |
Meno o uguale a 2W |
|
|
Planarità |
Meno o uguale a ± 1,25 db |
Temperatura |
-10-+50 grado |
|
|
Livello di output RF (nella gamma AGC) |
Maggiore o uguale a 80dBuv |
Dimensione |
73 × 60 × 23 (L × W × H) mm |
|
Elenchi di modelli
|
Modello |
Passare la lunghezza d'onda |
Riflettere la lunghezza d'onda |
Interfaccia pass |
Interfaccia RF OUT |
Dc-in |
|

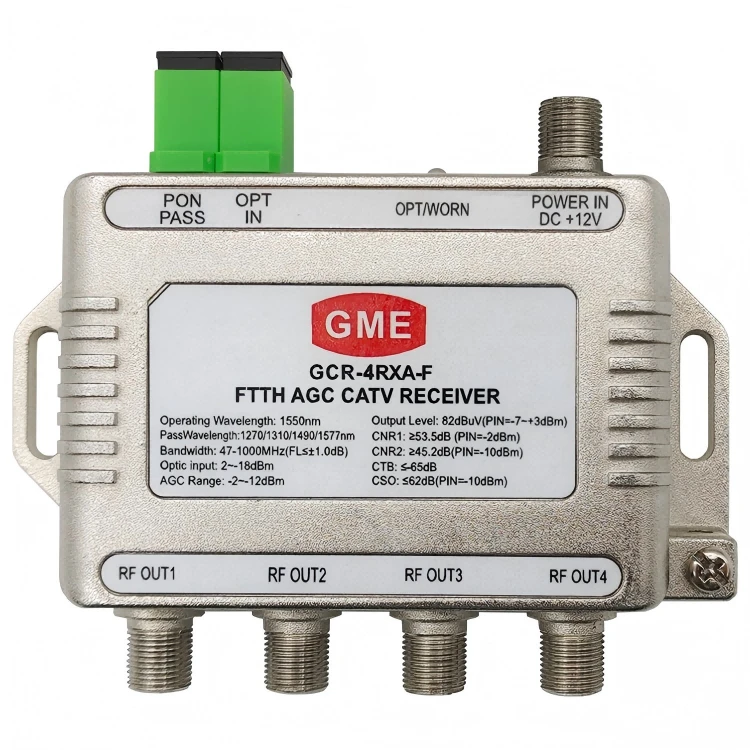

GCR -4 RXA-F |
1550nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC/APC |
4 |
F-Female: 12V 300ma |
|

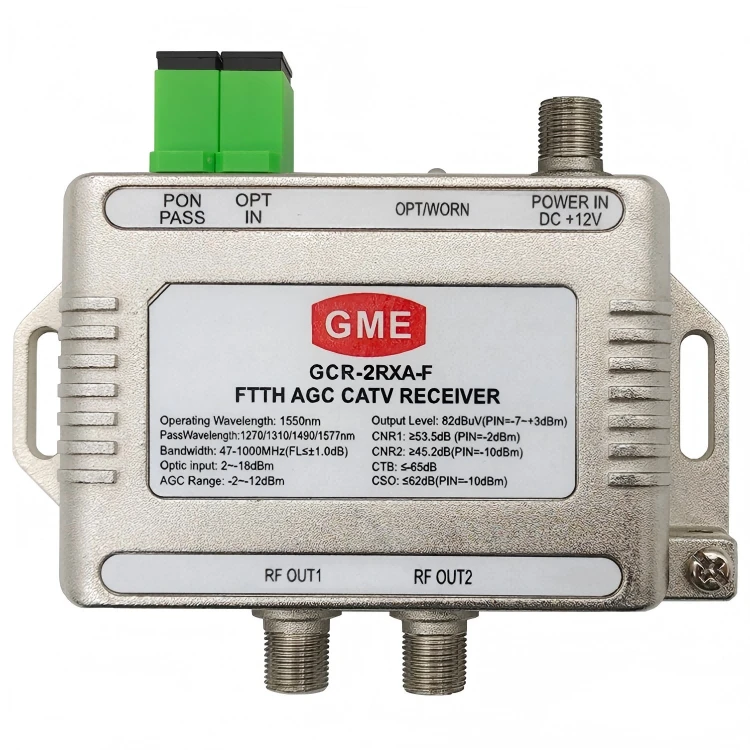

GCR -2 RXA-F |
1550nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC/APC |
2 |
F-Female: 12V 300ma |
|

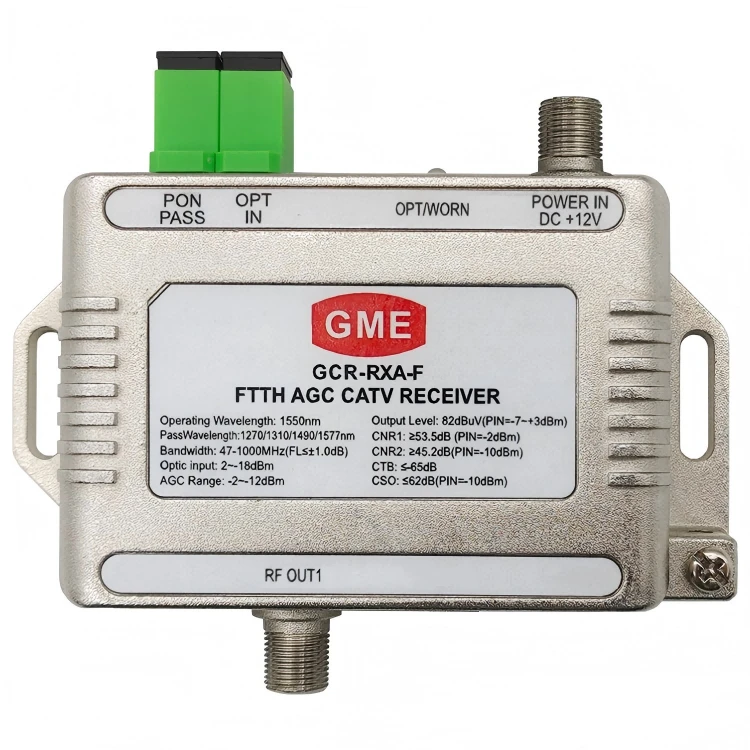

GCR-RXA-F |
1550nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC/APC |
1 |
F-Female: 12V 300ma |
|
Gcr -4 rxu-f |
1550nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC/UCP |
4 |
F-Female: 12V 300ma |
|
Gcr -2 rxu-f |
1550nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC/UCP |
2 |
F-Female: 12V 300ma |
|
GCR-RXU-F |
1550nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC/UCP |
1 |
F-Female: 12V 300ma |
|
GCR -4 RXA-D |
1550nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC/APC |
4 |
DC -005: 12V 300ma |
|
GCR -2 RXA-D |
1550nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC/APC |
2 |
DC -005: 12V 300ma |
|
GCR-RXA-D |
1550nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC/APC |
1 |
DC -005: 12V 300ma |
|
Gcr -4 rxu-d |
1550nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC/UCP |
4 |
DC -005: 12V 300ma |
|
Gcr -2 rxu-d |
1550nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC/UCP |
2 |
DC -005: 12V 300ma |
|
Gcr-rxu-d |
1550nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC/UCP |
1 |
DC -005: 12V 300ma |
