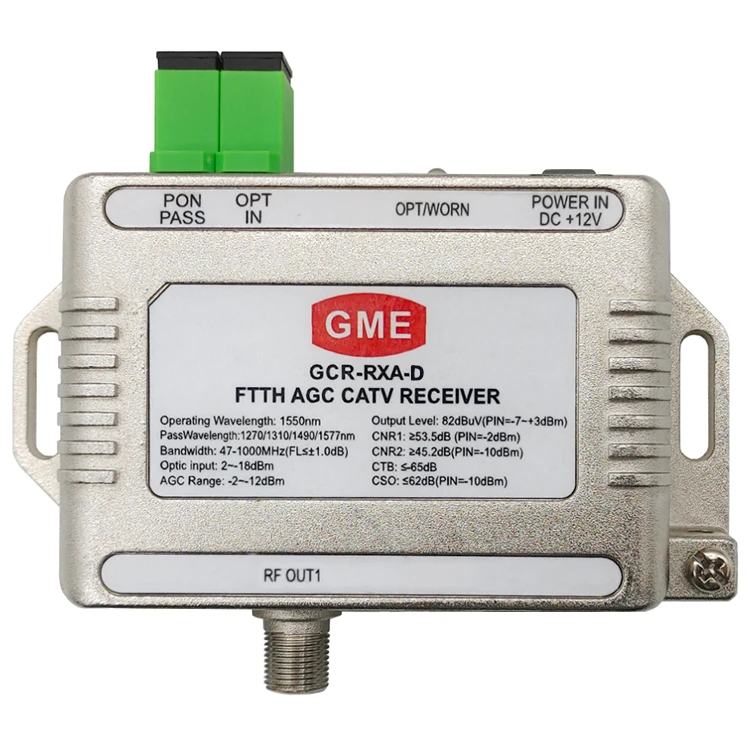

Il ricevitore ottico è per la televisione digitale, la fibra per la casa. Questa macchina adotta il tubo di ricezione ottico ad alta sensibilità. Integrazione flessibile delle applicazioni, applicazione della fibra alla rete domestica. È integrata-in CWDM, adatta per sistemi a fibra singola- a tripla lunghezza d'onda, lunghezza d'onda operativa CATV 1550 nm, lunghezza d'onda di passaggio 1270/1310/1490/1577 nm, può collegare comodamente l'ONU di EPON, GPON.XG(S)PON
Caratteristiche
Specifica
|
Lunghezza d'onda CATV |
1550±10nm |
Resistenza RF in uscita |
75Ω |
|
|
PON Lunghezza d'onda |
1270/1310/1490/1577nm |
Perdita di ritorno in uscita |
Inferiore o uguale a 14 dB |
|
|
Potenza di ingresso ottica |
-18-+2dBm |
Perdita di ritorno ottico |
Maggiore o uguale a 55 dB |
-9 dBm Potenza di ingresso ottica, 60 canali PAL |
|
Gamma AGC ottica |
-12--2dBm |
C/CSO |
Maggiore o uguale a 55 dB |
|
|
Porta di ingresso ottica CATV |
SC/APC |
C/CTB |
Maggiore o uguale a 55 dB |
|
|
Porta riflettente ottica PON |
SC/PC |
MER |
Maggiore o uguale a 31 dB |
-15 dBm Potenza di ingresso ottica |
|
connettore RF |
Tipo F imperiale |
Tensione in ingresso |
+12V |
|
|
Frequenza |
47-1000 MHz |
Dissipazione di potenza |
Inferiore o uguale a 2W |
|
|
Planarità |
Inferiore o uguale a ±1,25 dB |
Temperatura |
-10-+50 grado |
|
|
Livello di uscita RF (nell'intervallo AGC) |
Maggiore o uguale a 80dBuV |
Dimensione |
73×60×23 (L×P×A) mm |
|
Elenchi di modelli
|
Modello |
Passa la lunghezza d'onda |
Riflette la lunghezza d'onda |
Interfaccia di passaggio |
Interfaccia di uscita RF |
DC-in |
|
GCR-4RXA-F |
1550 nm±10 nm |
1260nm~1500nm 1575nm~1625nm |
SC/APC |
4 |
F-Femmina: 12 V 300 mA |
|
GCR-2RXA-F |
1550 nm±10 nm |
1260nm~1500nm 1575nm~1625nm |
SC/APC |
2 |
F-Femmina: 12 V 300 mA |
|
GCR-RXA-F |
1550 nm±10 nm |
1260nm~1500nm 1575nm~1625nm |
SC/APC |
1 |
F-Femmina: 12 V 300 mA |
|
GCR-4RXU-F |
1550 nm±10 nm |
1260nm~1500nm 1575nm~1625nm |
SC/UPC |
4 |
F-Femmina: 12 V 300 mA |
|
GCR-2RXU-F |
1550 nm±10 nm |
1260nm~1500nm 1575nm~1625nm |
SC/UPC |
2 |
F-Femmina: 12 V 300 mA |
|
GCR-RXU-F |
1550 nm±10 nm |
1260nm~1500nm 1575nm~1625nm |
SC/UPC |
1 |
F-Femmina: 12 V 300 mA |
|
GCR-4RXA-D |
1550 nm±10 nm |
1260nm~1500nm 1575nm~1625nm |
SC/APC |
4 |
DC-005:12V 300mA |
|
GCR-2RXA-D |
1550 nm±10 nm |
1260nm~1500nm 1575nm~1625nm |
SC/APC |
2 |
DC-005:12V 300mA |
|
GCR-RXA-D |
1550 nm±10 nm |
1260nm~1500nm 1575nm~1625nm |
SC/APC |
1 |
DC-005:12V 300mA |
|
GCR-4RXU-D |
1550 nm±10 nm |
1260nm~1500nm 1575nm~1625nm |
SC/UPC |
4 |
DC-005:12V 300mA |
|
GCR-2RXU-D |
1550 nm±10 nm |
1260nm~1500nm 1575nm~1625nm |
SC/UPC |
2 |
DC-005:12V 300mA |
|
GCR-RXU-D |
1550 nm±10 nm |
1260nm~1500nm 1575nm~1625nm |
SC/UPC |
1 |
DC-005:12V 300mA |
