Descrizione

Amplificatore DBS da 250 a 2150 MHz con guadagno 25 dB, alimentazione LNB e compensazione della pendenza.

Situazione

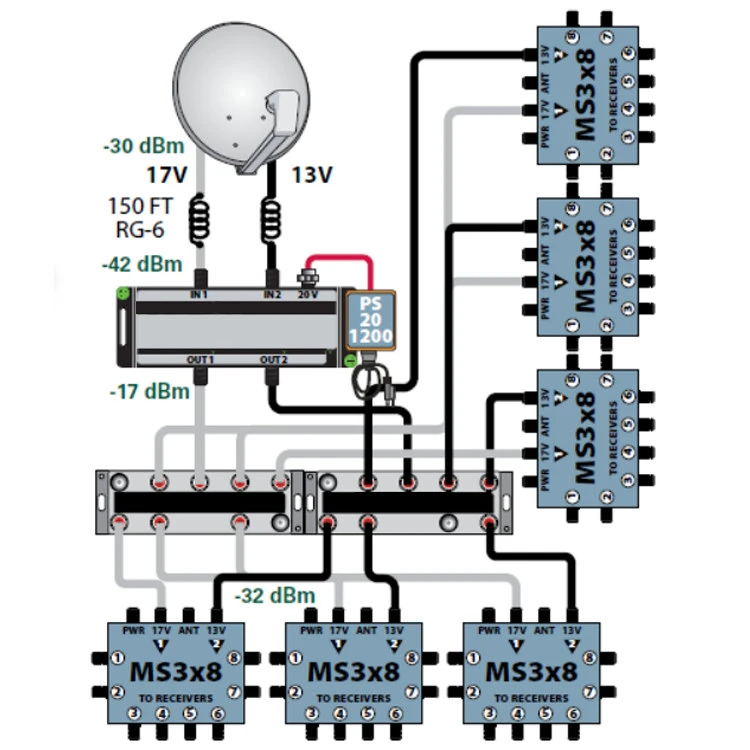

I segnali DBS da 250 a 2150 MHz provenienti da un doppio LNB devono essere alimentati, polarizzati e amplificati per alimentare più interruttori.

Soluzione

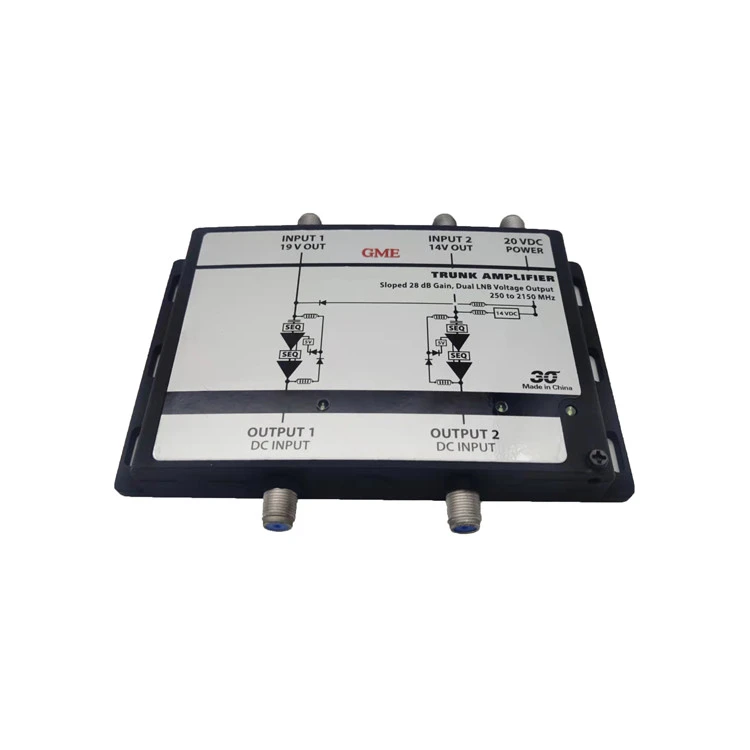

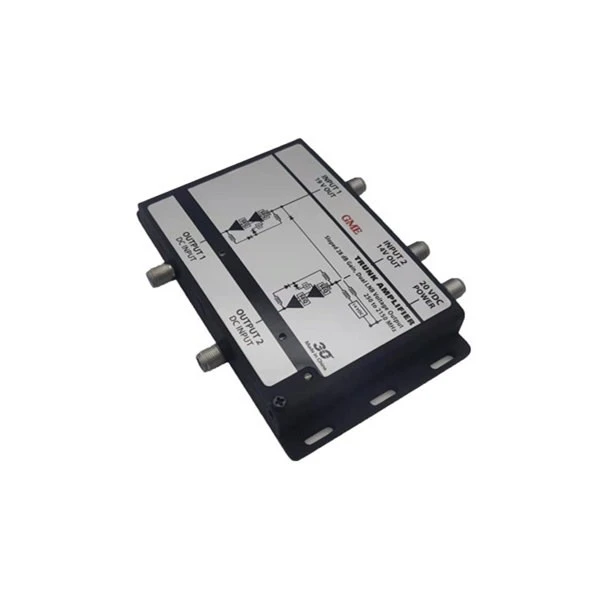

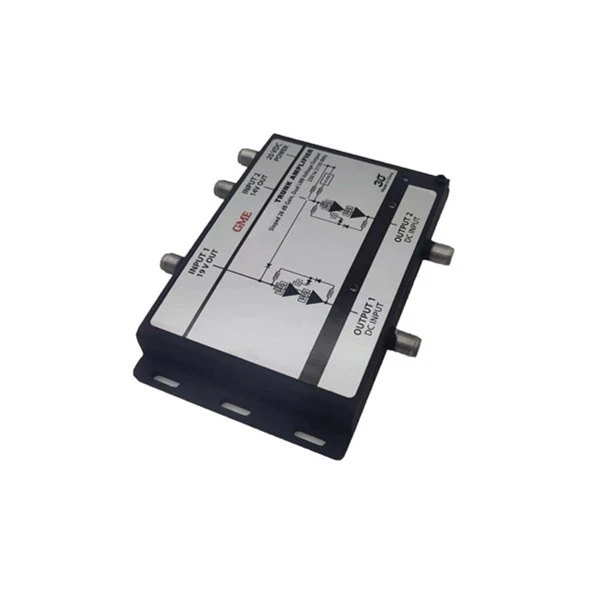

L'amplificatore LNB DOPPIO da 28 dB modello SD TA282-T alimenta un doppio LNB DBS, amplifica i segnali e pre-enfatizza le alte frequenze per compensare la pendenza del cavo.

Specifica

Luogo di origine: Guangdong, Cina
Numero di modello: GDAMP-018 (SD TA282-T)
ARTICOLO	TIPICO	LIMITE CQ	CONDIZIONI DI PROVA
Freq. Allineare			250-2150 MHz
Guadagno
	+20dB	+18dB min	950 MHz
	+24dB	+22dB min	1750 MHz
	+28dB	+26dB min	2150 MHz
Planarità
Pendenza esclusa	±0,2 dB	±0,5 dB massimo	Qualsiasi banda da 24 MHz
Pendenza	6 dB	5dB minimo	250-2150 MHz
Perdita di rendimento
Ingresso/Uscita	-12dB	-10 dB minimo	250-2150 MHz
Isolamento
Polarizzazione incrociata	-35dB	-30 dB minimo	250-2150 MHz
Ingresso in ingresso	-35dB	-30 dB minimo	250-2150 MHz
Uscita in uscita	-35dB	-30 dB minimo	250-2150 MHz
Capacità di ingresso
Compressione 1dB	96dBuV	95dBuVmax	Con ingresso a 950 MHz
CC attraverso la caduta di tensione		1,2 V CC massimo	Uscita in ingresso
Impedenza		75 ohm	Porta di ingresso/uscita
Connettore		Tipo F femmina	Tutti i porti
Tensione in uscita sulla porta di ingresso
Porta di ingresso 1		19±0,5 VCC	Caricamento 500 mA
Porta di ingresso 2		13±0,5 VCC	Caricamento 500 mA

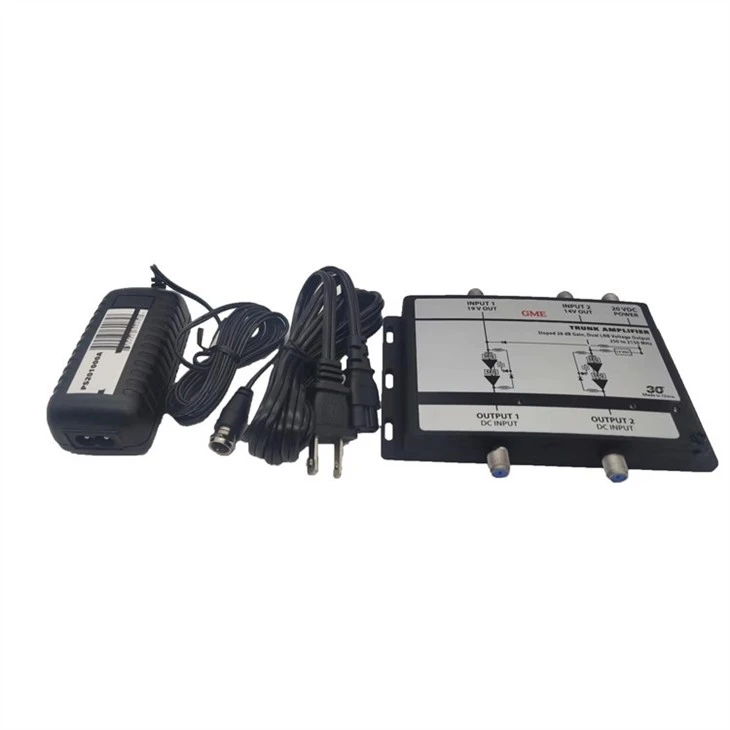

Adattatore di alimentazione
Ingresso		100-240 V CA, 50/60 Hz
Produzione		20 V CC, 1200 mA
Livello CEC		VI
