Descrizione

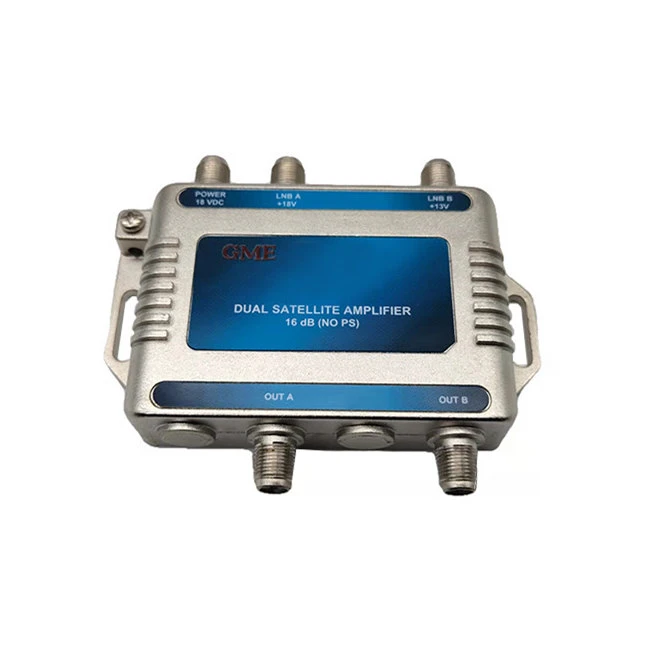

Doppio amplificatore satellitare, i segnali DBS da 950 a 2150 MHz provenienti da LNB o interruttori necessitano di amplificazione per ricevitori distanti un metro.

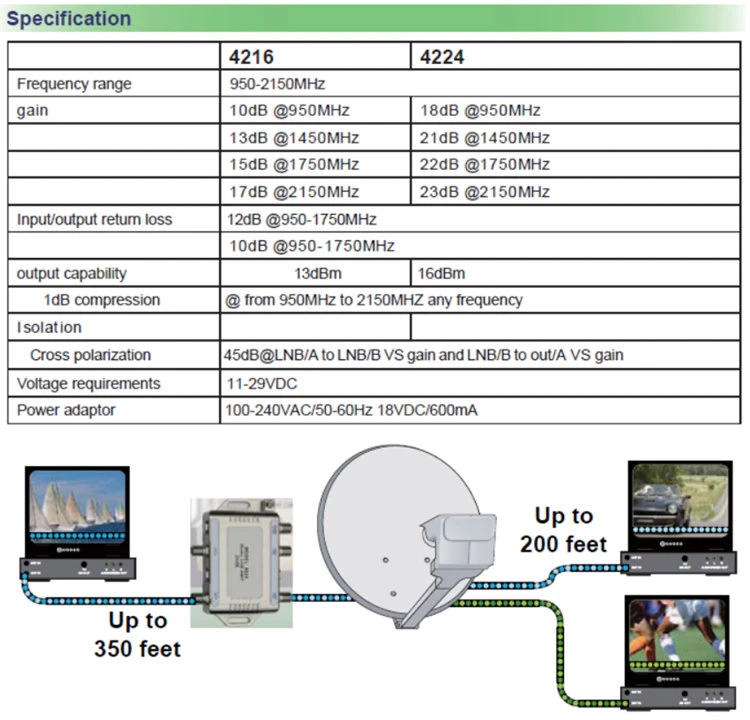

Specifica

Luogo di origine: Guangdong, Cina
Numero di modello: GDAMP-025 (4216)
ARTICOLO	TIPICO	LIMITE CQ	CONDIZIONI DI PROVA
1. PASSA BANDA			950 ~ 2150 MHz
2. GUADAGNO	10dB	9dB MINIMO	A 950 MHz
	12dB	10 dB MINIMO	A 1200 MHz
	13dB	11 dB MINIMO	A 1450 MHz
	15dB	12dB MINIMO	A 1750 MHz
	17dB	15 dB MINIMO	A 2150 MHz
3.PERDITA DI RITORNO (INPUT)	- 14 dB	-12dB MINIMO	950 ~ 1750 MHz
	- 12 dB	-10dB MINIMO	1750 ~ 2150 MHz
(PRODUZIONE)	- 15dB	- 12 dB MINIMO	950 ~ 1750 MHz
	- 12 dB	- 10 dB MINIMO	1751 ~ 2150 MHz
4. ISOLAMENTO (da LNB/A A LNB/B)	- 45 dB	- 40 dB MINIMO	950 ~ 1750 MHz
	- 42 dB	- 38 dB MINIMO	1751 ~ 2150 MHz
(FUORI-FUORI)	- 47 dB	- 40 dB MINIMO	950 ~ 1750 MHz
	- 42 dB	- 38dB MIN	1751 ~ 2150 MHz
(POLARIZZAZIONE INCROCIATA: DA LNB/A A OUTB VS GUADAGNO E DA LNB/B A OUTA VS GUADAGNO)	- 47 dB	- 43 dB MINIMO	950 ~ 1750 MHz
	- 45 dB	- 40dB MIN	1751 ~ 2150 MHz
5. CAPACITÀ DI USCITA	13 dBm	10 dBm MINIMO	COMPRESSIONE 1dB
		DA 950 MHz A 2150 MHz QUALSIASI FREQUENZA
6. FIGURA DEL RUMORE	7,2 dB	8,5 dB MASSIMO	950-2150 MHz
7. TENSIONE IN USCITA LNB		LNB A: +18VCC LNB B: +13VCC	ALL'ADATTATORE
8. CONSUMO CORRENTE	150mA	130-185 mA	a 18,0 V CC, esclusa la corrente dell'LNB.
9. CONNETTORE		TIPO F FEMMINA	TUTTO PORTO
10. IMPEDENZA		75 Ohm	TUTTO PORTO
